إن متطلبات كثافة الطاقة المتصاعدة في المرافق التجارية والصناعية الحديثة تدفع بنيات الكابلات التقليدية إلى حدودها المادية والحرارية. يواجه مديرو المرافق والمهندسون الكهربائيون تحديات معقدة فيما يتعلق بالأسلاك القديمة. نرى انخفاضًا مفرطًا في الجهد على المدى الطويل، وتتبع الأخطاء المعقد، وآثار مكانية هائلة، وساعات عمل عالية أثناء التثبيت أو التعديل التحديثي. يوفر الانتقال من التصميمات التقليدية ذات الكابلات الثقيلة إلى بنيات الموصلات الصلبة مسارًا قابلاً للقياس لتحسين المساحة وتحسين الكفاءة الحرارية. يقوم هذا الدليل بتقييم المزايا الفنية والتشغيلية لتحديد شريط التوصيل لتوجيه الطاقة الحديثة. نستكشف كيف يؤدي دمج هذه المكونات إلى تحويل البنية التحتية الكهربائية للمنشأة. سوف تتعلم كيف تعمل هذه الأنظمة على تبسيط أنظمة توزيع الطاقة ذات الجهد المنخفض لضمان توصيل طاقة موثوق به وقابل للتطوير وآمن دون قيود الأسلاك المجمعة.
كفاءة كهربائية فائقة: توفر قضبان التوصيل مسارًا منخفض المقاومة يقلل من فقدان الطاقة، ويحافظ على مستويات جهد ثابتة، ويقلل من اختلال توازن الطور عبر الشبكات المعقدة.
التبسيط المركزي: تعمل قضبان التوصيل كمحور مركزي للطاقة، على دمج موصلات متعددة لتبسيط المخططات الكهربائية المعقدة بشكل كبير وتقليل البصمة المادية.
التثبيت السريع والنمطية: تعمل أنظمة توصيل قضبان التوصيل الجاهزة على تقليل تكاليف العمالة وتسمح بمرونة هندسية سريعة أثناء توسعات المنشأة.
تعزيز السلامة والإدارة الحرارية: توفر الموصلات المعدنية الصلبة ذات العبوات الهندسية تبديدًا فائقًا للحرارة وتقييمات أعلى لتحمل الدائرة القصيرة مقارنة بالكابلات المجمعة.
جدول المحتويات
تحتاج المرافق الحديثة إلى أنظمة توزيع طاقة موثوقة ومرنة لدعم العمليات المستمرة. توفر قضبان التوصيل اتصالات مستقرة بين المحولات والمفاتيح الكهربائية والمعدات أثناء التعامل مع الأحمال الحالية العالية مع فقدان أقل للطاقة وسلامة أفضل وتوسع مستقبلي أسهل.
تحل قضبان التوصيل محل مسارات الكابلات المتعددة بنظام توزيع الطاقة المركزي. وهذا يقلل من تعقيد الأسلاك، ويوفر المساحة، ويجعل اكتشاف الأخطاء والصيانة والترقيات المستقبلية أكثر كفاءة.
تستخدم الكابلات أسلاكًا مرنة معزولة، بينما تستخدم قضبان التوصيل موصلات صلبة من النحاس أو الألومنيوم. بالنسبة للتطبيقات ذات التيار العالي، تتطلب أشرطة التوصيل مساحة أقل، وتبسط عملية التثبيت، وتوفر أداءً أفضل مقارنةً بأنظمة الكابلات المعقدة.
مميزة | الكابلات التقليدية | أنظمة الكابلات الصلبة |
|---|---|---|
البنية الجسدية | أسلاك مجدولة مرنة مع عزل بوليمر سميك | قضبان معدنية صلبة صلبة (نحاس/ألومنيوم) مع طلاء إيبوكسي |
طريقة التثبيت | السحب من خلال القناة، وإنهاءات العروة المتعددة | ربط المقاطع الجاهزة المعيارية بمسامير رأس القص |
متطلبات المساحة | عالي (يتطلب صوانيًا كبيرة وأنصاف أقطار انحناء واسعة) | منخفض (من الممكن المنعطفات المدمجة والحادة للزاوية اليمنى) |
التبديد الحراري | ضعيف (الحرارة محاصرة في الحزم وقنوات PVC) | ممتاز (مساحة سطح عالية، أحواض حرارة من الألومنيوم المبثوق) |
التيار المثالي | أقل من 400A | 400A إلى 6000A+ |

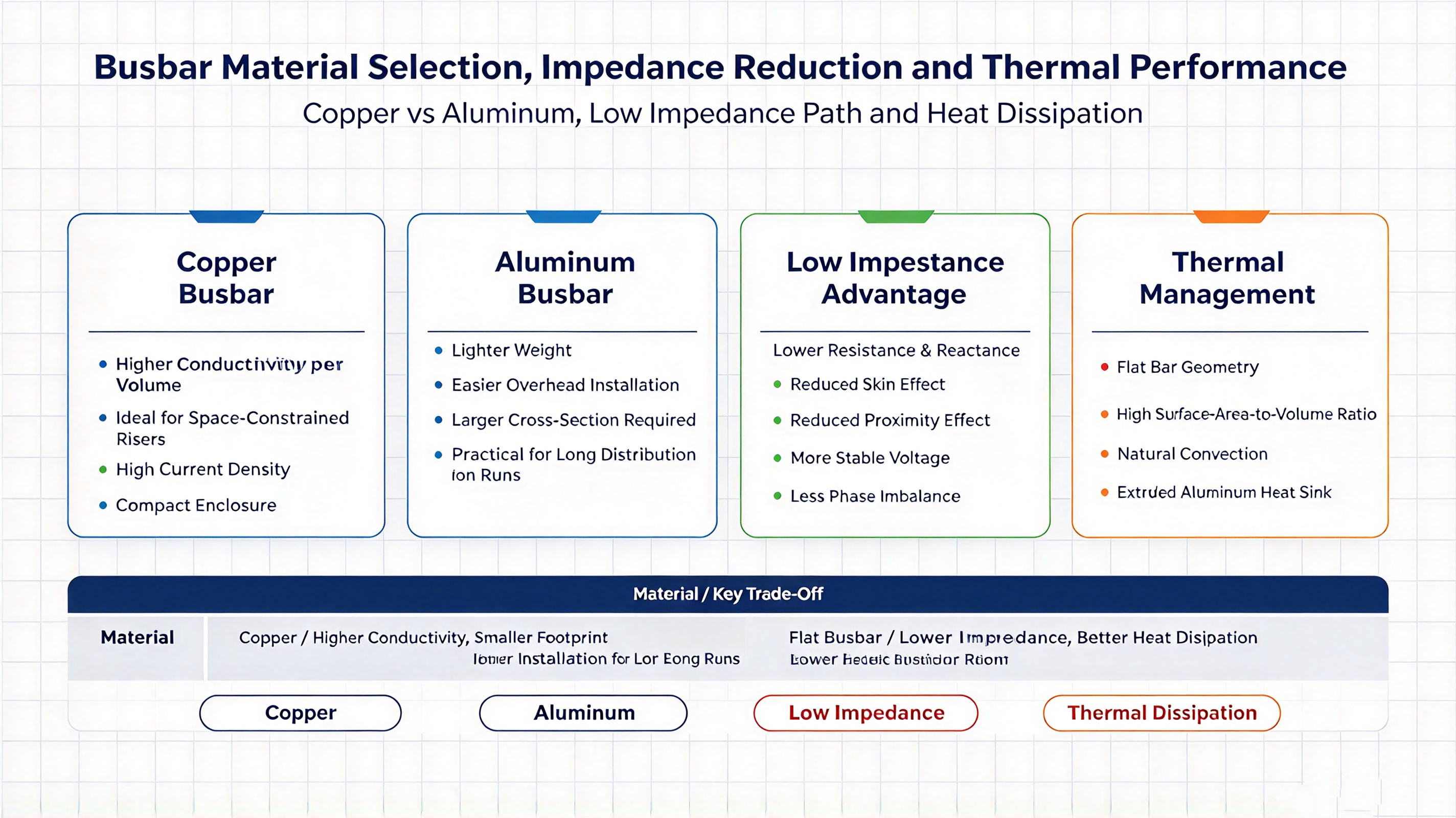

يوفر النحاس موصلية أعلى ويدعم تيارًا أكبر في مساحة أصغر، مما يجعله مناسبًا للغرف الكهربائية المدمجة والتطبيقات عالية الكثافة. الألومنيوم أخف وزنًا وأكثر فعالية من حيث التكلفة، مما يجعله خيارًا عمليًا للتوزيع لمسافات طويلة والمشاريع التي يكون فيها تقليل الوزن أمرًا مهمًا.
تستخدم قضبان التوصيل موصلات صلبة منخفضة المقاومة لتحسين تدفق التيار وتقليل انخفاض الجهد. يساعد تصميم الموصل الواسع في الحفاظ على توصيل طاقة مستقر، وحماية المعدات الحساسة مثل المحركات ومحركات الأقراص وأنظمة مراكز البيانات من تقلبات الجهد الكهربي.
يوفر الهيكل المسطح لقضبان التوصيل تبديدًا أفضل للحرارة مقارنةً بالكابلات المجمعة. يساعد تدفق الهواء المحسن والمساحات السطحية الأكبر على تقليل النقاط الساخنة والحفاظ على درجات حرارة التشغيل المستقرة وتحسين كفاءة النظام بشكل عام.
تم تصميم أنظمة Busbar لتحمل قوى الدائرة القصيرة العالية من خلال الهياكل الميكانيكية القوية ودعم الموصلات الآمنة. وهذا يمنع حركة الموصل أثناء الأعطال ويساعد على حماية الأنظمة الكهربائية حتى تقوم أجهزة الحماية بإزالة العطل.
توفر قضبان التوصيل بديلاً مدمجًا لأنظمة حوامل الكابلات التقليدية. يسمح تصميمها المعياري بالتوجيه المرن حول هياكل البناء، مما يقلل من مساحة التثبيت ويبسط توزيع الطاقة. من خلال استبدال العديد من مسارات الكابلات، تساعد قضبان التوصيل على توفير مساحة قيمة للأرضية والسقف مع تحسين كفاءة تخطيط المنشأة.
تكوينات من نوع الساندويتش تجمع الموصلات معًا بإحكام. إنها تستخدم طبقات رقيقة من عزل الإيبوكسي أو المايلار بين المراحل، مما يزيل فجوات الهواء تمامًا. يؤدي هذا التصميم المدمج إلى تفاعل منخفض للغاية وكفاءة عالية. يحدد المهندسون أنواع الساندويتش للمباني التجارية عالية الكثافة ومراكز البيانات. إنها توفر أصغر مساحة ممكنة لتوجيه التيار العالي، مما يجعلها المعيار للرافعات الرأسية الحديثة.
تفصل التكوينات المعزولة بالهواء الموصلات العارية بفجوات هوائية مادية وعوازل مواجهة. إنها تتفوق في تطبيقات صناعية محددة حيث يكون تبديد الحرارة أمرًا بالغ الأهمية وتكون المساحة المادية أقل تقييدًا. يجب أن تأخذ المنشآت أيضًا في الاعتبار أنظمة التوجيه الفردية مقابل أنظمة التوجيه المزدوجة. تضمن التكوينات المزدوجة المتكررة وقت تشغيل مستمر. تعتمد الحرجة أنظمة توزيع الطاقة ذات الجهد المنخفض للمهام على هذه المسارات المزدوجة للسماح بالصيانة على خط واحد دون إسقاط الحمل على الآخر.
نادراً ما تظل المرافق ثابتة. تقوم طوابق التصنيع ومراكز البيانات بإضافة الأحمال أو نقلها باستمرار مع تحول خطوط الإنتاج أو ترقية رفوف الخادم. تتميز أنظمة التوصيل بطابع التوصيل والتشغيل. يتم إدخال وحدات النقر مباشرة في عمود الطاقة الرئيسي على فترات زمنية محددة. يمكن للفنيين سحب الطاقة عند الحاجة تمامًا دون توصيل الكابلات المنزلية الجديدة بلوحة المفاتيح الرئيسية.
هذه الوحدة تثبت المنشأة في المستقبل. يمكن لفرق الصيانة إضافة معدات جديدة بسرعة. تسمح العديد من الأنظمة بإدخال الصنبور دون إلغاء تنشيط النظام بأكمله، بشرط استخدام بروتوكولات السلامة الصارمة ومعدات الحماية الشخصية المناسبة. تتجنب المرافق سحب الأسلاك الجديدة، أو قطع القنوات، أو جدولة عمليات إغلاق المصانع على نطاق واسع. تتكيف البنية التحتية هندسيًا وكهربائيًا مع الاحتياجات التشغيلية المتغيرة.
قد تتطلب أنظمة Busbar استثمارًا أوليًا أعلى مقارنة بالكابلات التقليدية، ولكنها توفر قيمة أفضل على المدى الطويل. يساعد انخفاض فقدان الطاقة والكفاءة المحسنة وتقليل الصيانة وعمر الخدمة الأطول على تقليل تكاليف التشغيل طوال دورة حياة النظام بأكملها.
تعمل قضبان التوصيل على تبسيط عملية التثبيت من خلال أقسام معيارية مسبقة الصنع. بالمقارنة مع أعمال سحب الكابلات وإنهائها المعقدة، يتطلب تركيب قضبان التوصيل عددًا أقل من العمال، ومعدات أقل، ووقتًا أقل. وهذا يساعد على تقصير الجداول الزمنية للمشروع وتقليل تكاليف العمالة الإجمالية.
مرحلة التثبيت | سير عمل الكابلات والقنوات | سير عمل التوصيلات الصلبة |
|---|---|---|
تحضير | قياس، قطع، خيط، وتركيب القناة الفولاذية الثقيلة. | قم بتركيب شماعات خفيفة الوزن على فترات زمنية محددة. |
التوجيه | قم بإعداد الجرارات، واسحب الأسلاك الثقيلة من خلال الانحناءات المتعددة. | ارفع المقاطع الجاهزة وانزلق إلى كتل مشتركة. |
الإنهاء | عزل الشريط، وعروات تجعيد، ووصلات طور فردي لعزم الدوران. | قم بربط مسمار رأس القص الواحد لكل كتلة مشتركة. |
كثافة العمالة | عالية (تتطلب طواقم كبيرة وآلات ثقيلة). | منخفض (يتطلب أطقمًا صغيرة ومصاعد قياسية). |
مزايا الفحص البصري تجعل صيانة الأنظمة الصلبة أسهل. لا يستطيع الفنيون الرؤية داخل القناة للتحقق من عزل الأسلاك المتدهور أو النقاط الساخنة المخفية. ومع ذلك، يمكنهم بسهولة إجراء المسح الحراري على وصلات المفاصل الصلبة. تتعرف كاميرات الأشعة تحت الحمراء بسرعة على البراغي السائبة أو التسخين غير الطبيعي قبل حدوث أي عطل. تمنع هذه الصيانة الاستباقية حدوث انقطاعات كارثية وتطيل عمر المعدات.
يؤدي عزل الأخطاء بشكل أسرع إلى تقليل وقت التوقف التشغيلي. إذا تعرض أحد الأقسام لضرر نتيجة اصطدام رافعة شوكية أو دخول الماء، تقوم فرق الصيانة بفك تلك القطعة المحددة واستبدالها فقط. لا يحتاجون إلى سحب كابلات جديدة تمامًا عبر المنشأة. تحتوي وحدات النقر على قواطع محلية خاصة بها أو قطع اتصال مدمجة. يؤدي ذلك إلى عزل الأخطاء على مستوى الماكينة، مما يحافظ على تنشيط عمود الطاقة الرئيسي وتشغيل باقي المنشأة.
يجب أن تستوفي أنظمة Busbar معايير السلامة الدولية مثل IEC 61439-6 وUL 857. ويتم اختبار المنتجات المعتمدة للتأكد من الأداء الكهربائي، وموثوقية العزل، والمقاومة الحرارية، وقوة الدائرة القصيرة، مما يضمن التشغيل الآمن في التطبيقات التجارية والصناعية.
تعمل أنظمة Busbar على تحسين السلامة الكهربائية من خلال الموصلات المعزولة وتصميمات الحماية القوية التي تقلل من مخاطر الاتصال العرضي. بالمقارنة مع حزم الكابلات الكبيرة، تحتوي أشرطة التوصيل على مواد أقل قابلية للاحتراق، مما يساعد على تقليل مخاطر الحريق وتحسين السلامة العامة للمنشأة.
قم بمراجعة الأحمال الكهربائية الموجودة لتحديد العمليات التي تتجاوز 400 أمبير والتي تعاني من انخفاض الجهد العالي أو توليد الحرارة المفرطة.
قم بنمذجة مسارات التوجيه المادية باستخدام برنامج BIM ثلاثي الأبعاد لاكتشاف الاشتباكات المكانية مع التدفئة والتهوية وتكييف الهواء والسباكة قبل طلب المواد.
حدد تصنيفات IP المناسبة بناءً على التعرض البيئي الدقيق لمنشأتك، باستخدام الراتنج المصبوب في المناطق الخارجية أو المناطق المسببة للتآكل.
قم بتنفيذ بروتوكولات صارمة للتحقق من عزم الدوران باستخدام مسامير رأس القص أثناء مرحلة التثبيت لمنع الوصلات المفكوكة.
قم بتحويل مسارات التغذية الرئيسية ذات التيار العالي إلى قنوات الموصلات الصلبة لاستعادة مساحة المنشأة وتقليل الحمل الهيكلي.
ج: إنه بمثابة مركز طاقة مركزي، حيث يقوم بدمج التوصيلات الكهربائية المتعددة في شريط أو قضيب معدني واحد عالي التوصيل. يوفر هذا مسارًا منخفض المقاومة للتيار، مما يؤدي إلى تبسيط المخططات المعقدة وضمان توزيع الطاقة بكفاءة عبر المنشأة.
ج: يوصي المهندسون عادة بالانتقال عندما تتجاوز متطلبات الحمل 400 أمبير إلى 800 أمبير. فوق هذه المستويات، تصبح مسارات الكابلات المتوازية التقليدية ضخمة ماديًا، ويصعب ثنيها، وغير فعالة في التثبيت، مما يجعل الموصلات المعدنية الصلبة الخيار العملي.
ج: إنها تتميز بهندسة مستطيلة مسطحة توفر نسبة عالية من مساحة السطح إلى الحجم. وهذا يسمح بتبديد الحرارة بسرعة في الهواء المحيط أو في الغلاف الهندسي، مما يمنع النقاط الساخنة الموضعية الشائعة في الكابلات المستديرة المجمعة بإحكام.
ج: نعم، فهي وحدات للغاية. يمكن للمنشآت إضافة أو إزالة أو نقل وحدات التوصيل على طول العمود الفقري للطاقة لاستيعاب الآلات الجديدة أو تغيير التخطيطات دون الحاجة إلى سحب أسلاك جديدة تمامًا من مجموعة المفاتيح الكهربائية الرئيسية.
ج: نعم، عندما يتم تصميمها بشكل صحيح. في حين أن الألومنيوم يتطلب مساحة مقطع عرضي أكبر ليتناسب مع موصلية النحاس، إلا أنه أخف وزنًا بشكل ملحوظ. إنه يوفر حلاً موثوقًا وفعالًا للغاية لشبكات التوزيع الواسعة حيث يكون الوزن عائقًا أساسيًا.
ج: إنها تستخدم موصلات معدنية صلبة مؤمنة بواسطة دعامات داخلية مصممة هندسيًا. تقاوم هذه السلامة الهيكلية قوى الضرب الكهرومغناطيسية الهائلة التي تتولد أثناء حدوث خطأ، مما يمنع التشوه الجسدي والأضرار الثانوية التي غالبًا ما تدمر حوامل الكابلات القياسية.
