يتطلب تحديد العبوات الكهربائية الخارجية الموازنة بين المخاطر البيئية والسلامة الهيكلية. عندما تتعطل المكونات الكهربائية في الخارج، نادرًا ما ينشأ السبب الجذري من المكونات نفسها. إن دخول الماء، وتدهور الأشعة فوق البنفسجية، والتقلبات الشديدة في درجات الحرارة، والتلاعب الجسدي يمثل الغالبية العظمى من حالات فشل النظام المبكرة. تخلق نقاط الضعف هذه مخاطر شديدة على السلامة، بما في ذلك الدوائر القصيرة وومضات القوس الكهربائي، مع تعريض المشغلين لعقوبات عدم الامتثال.

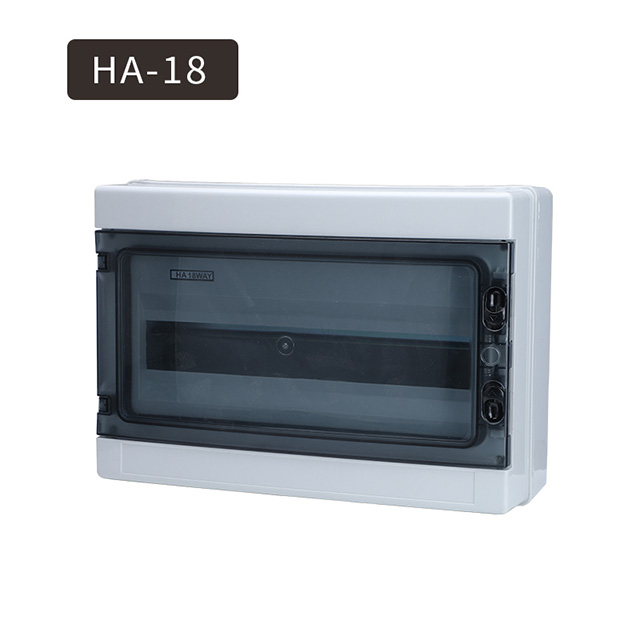

يتطلب اختيار صندوق توزيع مقاوم للماء إطارًا منظمًا بقيادة هندسية. إن عدم تحديد العلبة يضمن تراكم الرطوبة وتدهور المعدات. الإفراط في التحديد يهدر الإنفاق الرأسمالي على مستويات الحماية غير الضرورية. يضمن تقييم الخطورة البيئية وعلوم المواد والتكوين الداخلي ومعايير الحماية الدولية أن تحافظ العلبة المختارة على ختم المصنع الخاص بها طوال عمرها التشغيلي.
تحدد تقييمات الحماية الصلاحية: IP65/NEMA 4 هو خط الأساس للاستخدام الخارجي، ولكن عمليات الغسيل بالضغط العالي أو مخاطر الغمر تتطلب IP66/IP67 أو NEMA 4X/6P.
تصميم المواد الرابحة في البيئات القاسية: التعرض للأشعة فوق البنفسجية، والملوحة الساحلية، والوجود الكيميائي يملي اختيار المواد - بدءًا من مادة البولي كربونات فعالة من حيث التكلفة إلى الفولاذ المقاوم للصدأ 316L عالي المرونة.
الإدارة الحرارية غير قابلة للتفاوض: صندوق توزيع مقاوم للماء محكم الغلق يحبس الحرارة والرطوبة؛ مطلوب صمامات التنفس والتحكم في المناخ لمنع التكثيف الداخلي.
مسألة الأمن المادي ومقاومة الصدمات: تتطلب العبوات الخارجية تصنيفات تأثير IK وآليات قفل قوية لمنع الوصول غير المصرح به والتخريب.
التثبيت يفرض السلامة النهائية: ستؤدي غدد الكابلات المحددة بشكل غير صحيح، أو توجيه قناة الإدخال العلوي، أو أجهزة التثبيت غير الصحيحة إلى الإضرار على الفور بتصنيف IP/NEMA الخاص بالمصنع.
جدول المحتويات
يبدأ اختيار العلبة الخارجية بفهم بيئة التثبيت. تؤثر الأمطار والرياح والثلوج والتعرض للأشعة فوق البنفسجية وتغيرات درجات الحرارة والمواد المسببة للتآكل على أداء العلبة. قد تتطلب المناطق الساحلية والمواقع الصناعية والمواقع ذات درجات الحرارة المرتفعة مواد أقوى ومستويات حماية أعلى لضمان الموثوقية على المدى الطويل.
عند تقييم التركيب الخارجي، ضع في اعتبارك أكثر من الظروف الجوية العادية. يمكن للأمطار التي تحركها الرياح اختبار أداء الختم، في حين قد يؤثر الثلج والجليد على هيكل العلبة والأجزاء المتحركة. يمكن أن يؤدي التعرض لأشعة الشمس القوية والأشعة فوق البنفسجية إلى تسريع شيخوخة المواد، ويمكن أن يسبب الملح أو المواد الكيميائية التآكل، مما يؤثر على الاختيار النهائي للعلبة.
العامل البيئي | القياس الميداني / الملاحظة | التأثير على اختيار الضميمة |
|---|---|---|
الإشعاع الشمسي (الأشعة فوق البنفسجية) | ساعات من ضوء الشمس المباشر يوميا | يتطلب مواد بلاستيكية أو معدنية مثبتة بالأشعة فوق البنفسجية؛ يؤثر على الحمل الحراري. |
تساقط | شدة هطول الأمطار، وتحميل الثلوج، ومخاطر الفيضانات | يفرض تصنيف IP/NEMA (على سبيل المثال، IP67 لمناطق الفيضانات). |
عوامل التآكل | القرب من المحيط والمصانع الكيماوية وملح الطرق | يتطلب الفولاذ المقاوم للصدأ 316L أو مواد FRP. |
تقلبات درجات الحرارة | دلتا درجة الحرارة ليلا ونهارا | تسبب الدلتا العالية التكثيف، مما يتطلب صمامات للتنفس. |
يجب أن تأخذ العبوات الخارجية في الاعتبار المخاطر مثل التخريب والتأثيرات العرضية والوصول غير المصرح به. تتطلب المواقع القريبة من الطرق والمناطق العامة والمعدات الصناعية مواد أقوى وأقفال آمنة وتصميمات مقاومة للصدمات. تساعد الميزات مثل أنظمة القفل متعددة النقاط والهياكل المعززة والتصميمات المضادة للتلاعب على حماية المكونات الكهربائية.
يجب أن تتوافق العبوات الكهربائية مع معايير السلامة ذات الصلة لضمان التشغيل الموثوق. تحدد المعايير مثل المادة 314 من NEC والمواصفة IEC 61439 متطلبات مساحة التثبيت والتأريض والتصميم الهيكلي. توفر المنتجات المعتمدة التي تحمل علامات مثل UL أو CSA أو CE أداء حماية معتمدًا وتقلل من مخاطر السلامة أثناء التشغيل.
يحدد معيار IEC 60529 نظام تصنيف حماية الدخول (IP)، المستخدم عالميًا لتصنيف درجات الحماية المقدمة ضد تسرب الأجسام الصلبة والمياه. يشير الرقم الأول إلى الحماية ضد الجزيئات الصلبة، والتي تتراوح من 0 (بدون حماية) إلى 6 (محكم ضد الغبار). بالنسبة للتطبيقات الخارجية، يعد الرقم الأول من 6 أمرًا إلزاميًا لمنع تراكم الغبار على الأجهزة الإلكترونية الحساسة، مما قد يسبب ارتفاع درجة الحرارة وقصر الدائرة.
يحدد الرقم الثاني حماية دخول المياه. يتطلب صندوق التوزيع المقاوم للماء رقمًا ثانيًا على الأقل وهو 5 (الحماية ضد نفاثات الماء ذات الضغط المنخفض). الترقية إلى IP66 تضمن الحماية ضد البحار العاتية ونفاثات الماء عالية الضغط. يسمح IP67 بالغمر المؤقت حتى متر واحد لمدة 30 دقيقة، بينما يشير IP68 إلى الغمر المستمر في ظل الظروف المحددة من قبل الشركة المصنعة. نحدد IP67 لأي تركيب على مستوى الأرض معرض لتجميع الماء الثقيل.
تحدد NEMA 250 معايير حماية العلبة في أمريكا الشمالية. بالمقارنة مع تصنيفات IP، تأخذ NEMA أيضًا في الاعتبار عوامل مثل مقاومة التآكل، ومتانة الحشية، وجودة البناء. يوفر NEMA 3R حماية أساسية في الهواء الطلق، بينما يوفر NEMA 4 حماية أقوى ضد المطر ورذاذ الماء. يضيف NEMA 4X مقاومة للتآكل للبيئات البحرية والكيميائية.
تقيس تقييمات IK مقاومة العلبة للتأثيرات الميكانيكية وفقًا للمعيار IEC 62262. ويتراوح المقياس من IK00 إلى IK10، حيث يوفر IK10 أعلى حماية ضد التأثيرات. تتطلب العبوات الخارجية والصناعية عادة حماية IK08-IK10 لمنع الأضرار الناجمة عن الأدوات والحطام والتأثيرات العرضية.
تعمل تقييمات IP وNEMA على تقييم حماية العلبة بطرق مختلفة. تركز تصنيفات IP بشكل أساسي على مقاومة الغبار والماء، في حين تتضمن NEMA أيضًا متطلبات الحماية من التآكل، وتكوين الجليد، وبناء العلبة. لا يساوي تصنيف IP66 دائمًا تصنيف NEMA، لذا يجب التحقق من كلا المعيارين بناءً على بيئة التثبيت.
معيار | مستوى حماية المياه | حماية الصلبة/الغبار | اختبارات بيئية إضافية |
|---|---|---|---|
IP65 | نفاثات المياه ذات الضغط المنخفض | محكم الغبار | لا أحد |
IP66 | نفاثات المياه ذات الضغط العالي | محكم الغبار | لا أحد |
نيما 4 | المياه الموجهة بالخرطوم | الغبار المذرى بالرياح | تكوين الجليد، شيخوخة الحشية |
نيما 4X | المياه الموجهة بالخرطوم | الغبار المذرى بالرياح | مقاومة التآكل، وتشكيل الجليد |

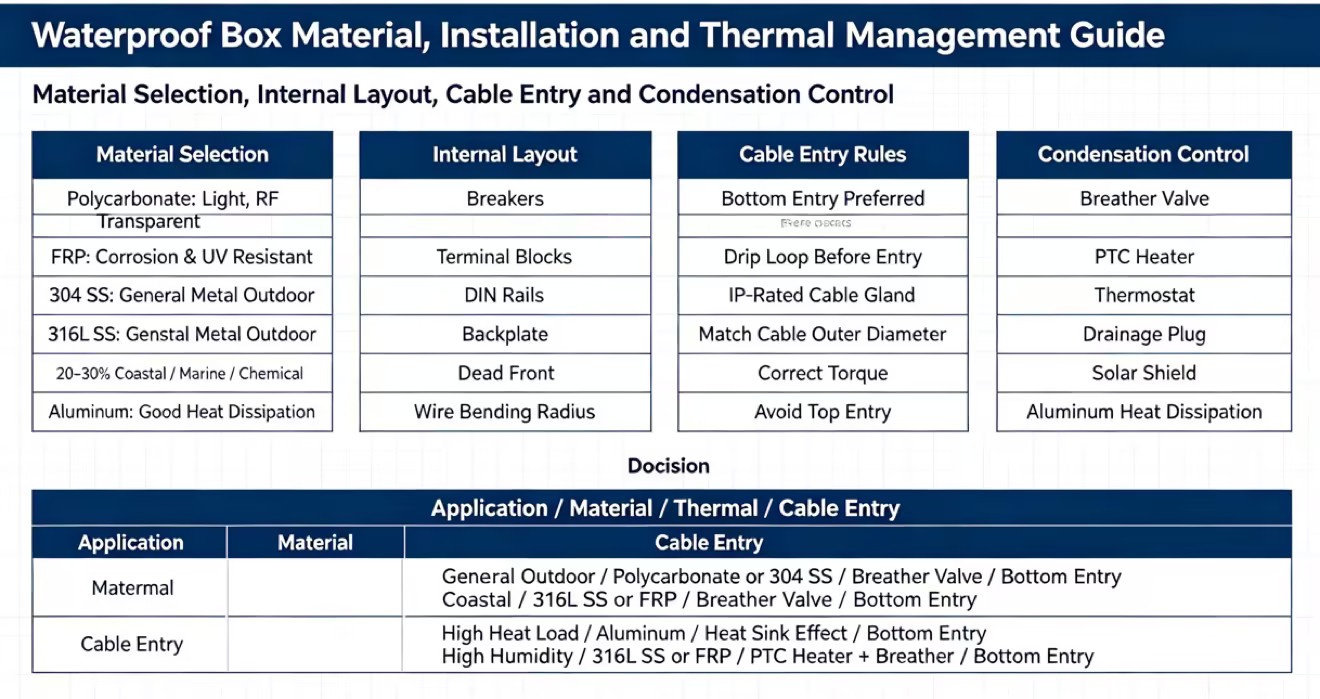

توفر العبوات المصنوعة من البولي كربونات حلاً خفيف الوزن وفعالاً من حيث التكلفة للتطبيقات الخارجية. بالمقارنة مع ABS، يوفر البولي كربونات المثبت بالأشعة فوق البنفسجية مقاومة أفضل لأشعة الشمس والتأثيرات وشيخوخة الطقس. كما أن شفافية التردد اللاسلكي تجعلها مناسبة لأجهزة إنترنت الأشياء وأجهزة الاستشعار اللاسلكية ومعدات الاتصال المثبتة داخل العلبة.
تجمع حاويات FRP بين قوة الألياف الزجاجية ومتانة راتنجات البوليستر. إنها توفر مقاومة ممتازة للتآكل وهي مناسبة للمصانع الكيميائية ومرافق الصرف الصحي والبيئات الزراعية. يتعامل FRP أيضًا مع التغيرات في درجات الحرارة بشكل جيد مع الحفاظ على حماية جيدة من الصدمات وأداء إشارة التردد اللاسلكي.
توفر العبوات المعدنية قوة عالية وأمانًا ومقاومة للصدمات. يعتبر الفولاذ الكربوني المطلي بالمسحوق مناسبًا للاستخدام الخارجي العام ولكنه يعتمد على حماية الطلاء لمنع التآكل. يوفر الفولاذ المقاوم للصدأ متانة أفضل، مع الفولاذ المقاوم للصدأ 304 للبيئات العامة والفولاذ المقاوم للصدأ 316L للمناطق الساحلية أو المعرضة للملح. تمنع العبوات المعدنية الإشارات اللاسلكية وقد تتطلب هوائيات خارجية.
توفر العبوات المصنوعة من الألومنيوم خيارًا قويًا وخفيف الوزن للتطبيقات الصناعية. توفر طبقة الأكسيد الطبيعي الخاصة بها مقاومة للتآكل، بينما تساعد الموصلية الحرارية الممتازة على إزالة الحرارة من المكونات الداخلية مثل مصادر الطاقة وVFDs. إنها مثالية للتطبيقات التي تتطلب تركيبًا خفيف الوزن وإدارة حرارية محسنة.
الحجم المناسب للعلبة يمنع ارتفاع درجة الحرارة ويحسن كفاءة الصيانة. احسب المساحة المطلوبة لجميع المكونات الداخلية والأسلاك ومناطق ثني الكابلات. تجنب اختيار حاوية تناسب المعدات الحالية فقط. إن الاحتفاظ بمساحة إضافية بنسبة 20-30% يسمح بالتوسع المستقبلي، ويحسن تدفق الهواء، ويقلل من المشاكل الحرارية.
يؤثر تصميم التركيب الداخلي على مرونة التثبيت وسلامته. توفر الألواح الخلفية الفولاذية دعمًا قويًا وخيارات التأريض، بينما تساعد الألواح المعزولة على منع الاتصال الكهربائي غير المرغوب فيه. تعمل قضبان DIN على تبسيط عملية تركيب القواطع وأجهزة التحكم. تعمل اللوحات الأمامية الميتة على تحسين سلامة المشغل من خلال تغطية الأجزاء الحية مع السماح بالوصول إلى عناصر التحكم.
يؤثر تصميم الباب على الحماية والصيانة والرؤية. توفر الأبواب الصلبة حماية أفضل ضد التعرض للأشعة فوق البنفسجية والأضرار المادية ولكنها تتطلب فتح العلبة للفحص. تسمح النوافذ الشفافة للمشغلين بفحص العدادات والمؤشرات دون فتح الصندوق. يجب أن يحافظ نظام إغلاق النوافذ على نفس مستوى حماية IP مثل العلبة.
يقوم ومحكم الغلق صندوق توزيع مقاوم للماء بحبس الهواء الذي يحتوي على كمية محددة من بخار الماء. عندما تنخفض درجات الحرارة المحيطة ليلاً، تبرد جدران السياج بسرعة. إذا انخفضت درجة الحرارة الداخلية إلى أقل من نقطة الندى، فإن البخار المحصور يتكثف ويتحول إلى ماء سائل على جدران العلبة ومكوناتها، مما يتسبب في حدوث دوائر قصيرة والتآكل. ونحن نرى هذا باستمرار في المنشآت الميدانية حيث افترض المهندسون أن الصندوق المغلق سيبقى جافًا في الداخل.
يتطلب التخفيف من هذه المشكلة الفيزيائية إدارة حرارية نشطة أو سلبية. تسمح صمامات التنفس الحاصلة على تصنيف IP بمعادلة الضغط وهروب الرطوبة مع منع دخول الماء السائل. في البيئات ذات التقلبات الشديدة في درجات الحرارة، يؤدي تركيب سخانات PTC المضادة للتكثيف إلى الحفاظ على درجة حرارة الهواء الداخلي أعلى من نقطة الندى مباشرةً. يمكن تركيب سدادات الصرف الصحي في أدنى نقطة من العلبة لطرد الرطوبة المتراكمة، بشرط أن تحافظ على تصنيف IP المطلوب.
التحدي الحراري | الحل الموصى به | التأثير على تصنيف IP |
|---|---|---|
التكثيف الداخلي | صمام استراحة حاصل على تصنيف IP / سخان PTC | يحافظ على IP66/IP67 إذا تم تحديده بشكل صحيح. |
ارتفاع الحمل الحراري الداخلي | بالوعة الحرارة السلبية / الضميمة الألومنيوم | لا يوجد تأثير (نظام مختوم). |
الحمل الشمسي الشديد | الدروع الشمسية / المظلات الشمسية | لا يوجد تأثير (إضافة خارجية). |
تجمع المياه في القاع | قابس تصريف حاصل على تصنيف IP | يحافظ على تصنيف IP مع السماح بالتنقيط بالجاذبية. |
تعد نقاط دخول الكابلات المصدر الأكثر شيوعًا لتسرب المياه في العبوات الخارجية. التثبيت غير الصحيح، خاصة توجيه الإدخال العلوي، يسمح بتدفق المياه على طول الكابلات ودخول الصندوق. استخدم دائمًا تركيب المدخل السفلي مع غدد الكابلات المناسبة وحلقات التنقيط للحفاظ على تصنيف العلبة المقاومة للماء.
خطوات التثبيت الرئيسية:
قم بقياس قطر الكابل قبل اختيار الغدد.
استخدم غدد الكابلات ذات حماية IP مساوية أو أعلى.
تثبيت فتحات الدخول في الجزء السفلي من العلبة.
تأكد من وضع حلقات الختم بشكل صحيح.
تشديد التركيبات وفقا لمواصفات الشركة المصنعة.
يجب أن تحافظ طريقة التثبيت على بنية العلبة المقاومة للماء. يمكن أن يؤدي الحفر مباشرة عبر العلبة إلى إنشاء نقاط تسرب والإضرار بحماية IP. استخدم الأقواس الخارجية أو الصواميل العمياء أو أنظمة التثبيت في المصنع لتأمين الصندوق دون فتح المنطقة المغلقة. يوصى باستخدام أجهزة من الفولاذ المقاوم للصدأ لمنع التآكل وإطالة عمر الخدمة.
يعمل نظام القفل الموثوق به على حماية المعدات ويساعد في الحفاظ على ضغط متساوي للحشية. يمكن أن تستخدم العبوات الصغيرة مزالج قياسية، لكن الصناديق الكبيرة تتطلب أنظمة قفل متعددة النقاط لمنع تشوه الباب وتسرب الماء. يجب أن تقاوم الأقفال الخارجية أيضًا التآكل والتجميد والوصول غير المصرح به.
تعتبر الحشيات ضرورية للحفاظ على الأداء المقاوم للماء. بمرور الوقت، يمكن أن يؤدي التعرض للأشعة فوق البنفسجية وتغيرات درجة الحرارة والضغط إلى تقليل قدرة الختم. قم بفحص الحشيات والمفصلات والأقفال بانتظام، واستبدل الأختام التالفة بأجزاء معتمدة من الشركة المصنعة للحفاظ على مستوى حماية IP الأصلي.
قم بمراجعة موقع التثبيت لتوثيق المخاطر البيئية المحددة، بما في ذلك مؤشر الأشعة فوق البنفسجية ودرجات الحرارة القصوى والعناصر المسببة للتآكل.
قم بحساب المتطلبات المكانية الداخلية بناءً على قواعد ثني الأسلاك من شركة NEC وأضف حاجزًا بنسبة 20 بالمائة للإدارة الحرارية.
حدد توجيه كابل الإدخال السفلي وقم بشراء غدد الكابلات ذات تصنيف IP والتي تتوافق مع طبقة حماية العلبة.
راجع أوراق البيانات الفنية للشركة المصنعة للتحقق من شهادات الجهات الخارجية بدلاً من الاعتماد على التقييمات المبلغ عنها ذاتيًا.
ج: IP65 يحمي من نفاثات المياه ذات الضغط المنخفض من أي اتجاه، مما يجعله مناسبًا للتعرض للمطر القياسي. يوفر IP67 إغلاقًا أكثر إحكامًا، مما يسمح للغلاف بتحمل الغمر المؤقت في الماء حتى عمق متر واحد لمدة 30 دقيقة. مطلوب IP67 للمناطق المعرضة للفيضانات أو المنشآت القريبة من مستوى الأرض حيث يحدث تجمع المياه.
ج: يوفر NEMA 3R الحماية الأساسية ضد تساقط الأمطار والصقيع وتكوين الجليد الخارجي. ومع ذلك، فهو لا يحمي من المطر أو الغبار أو الماء الموجه بالرياح. بالنسبة للتركيبات الخارجية المكشوفة بالكامل والمعرضة للطقس القاسي أو الانجرافات، يوصى بشدة باستخدام حاوية NEMA 4 أو NEMA 4X.
ج: يقيس تصنيف IK (IEC 62262) مقاومة العلبة للتأثيرات الميكانيكية الخارجية على مقياس من IK00 إلى IK10. بالنسبة للصناديق الخارجية في المناطق العامة أو الصناعية، يعد تصنيف IK08 إلى IK10 أمرًا بالغ الأهمية لمنع المخربين أو الحطام المتطاير أو الاصطدامات العرضية من تحطيم الصندوق وكشف المكونات الكهربائية الحية.
ج: يحدث التكثيف عندما تنخفض درجات الحرارة الداخلية إلى ما دون نقطة الندى. يمكنك منع ذلك عن طريق تركيب صمامات تهوية حاصلة على تصنيف IP لمعادلة الضغط والسماح للرطوبة بالهروب. في البيئات ذات التقلبات الشديدة في درجات الحرارة، قم بتركيب سخان PTC صغير يتم التحكم فيه بواسطة منظم حرارة للحفاظ على درجة حرارة الهواء الداخلي أعلى من نقطة الندى.
ج: تعرض البيئات الساحلية العبوات للضباب الملحي شديد التآكل. يعتبر الفولاذ المقاوم للصدأ من الدرجة 316L هو الخيار الأول نظرًا لمحتواه من الموليبدينوم، الذي يقاوم تأليب الكلوريد. وبدلاً من ذلك، يوفر البوليستر المقوى بالألياف الزجاجية (FRP) مقاومة طبيعية ممتازة للتآكل بوزن وتكلفة أقل من الفولاذ المقاوم للصدأ.
ج: حفر الثقوب لا يؤدي بطبيعته إلى إبطال التقييم إذا تمت إدارته بشكل صحيح. يتم الحفاظ على تصنيف IP فقط إذا كانت وصلات الكابلات المثبتة ومحاور القنوات ومخففات الضغط تحمل تصنيف IP مكافئًا أو أعلى من الصندوق. يجب أن يتم تركيبها وفقًا لمواصفات عزم الدوران الدقيقة للشركة المصنعة، ومن الأفضل توجيهها من خلال الجزء السفلي.
ج: يعتمد عمر الحشية على المادة والتعرض البيئي. عادةً ما تدوم حشوات البولي يوريثين (PUR) وEPDM من 5 إلى 10 سنوات، بينما يمكن أن يستمر السيليكون عالي الجودة لفترة أطول. تعمل درجات الحرارة القصوى والتعرض المباشر للأشعة فوق البنفسجية والضغط العالي المستمر على تسريع التدهور، مما يتطلب عمليات فحص واستبدال دورية للحفاظ على الختم المانع للماء.
