إن تحديد البنية التحتية الكهربائية في العقارات التجارية ينطوي على مخاطر عالية. يتسبب فشل المحولات، أو عدم التوافق الهيكلي، أو عدم الامتثال التنظيمي بشكل مباشر في حدوث توقف كارثي، ومخاطر شديدة على السلامة، وتأخير الإشغال. يقوم المهندسون ومديرو المرافق باستمرار بموازنة كفاءة استخدام الطاقة مع قوانين السلامة من الحرائق الداخلية الصارمة، والقيود المكانية، وحدود الأحمال الهيكلية. يتطلب تقييم المحولات من النوع الجاف مقابل المحولات المغمورة بالزيت منهجًا تقنيًا صارمًا. ويعتمد الاختيار الصحيح كليًا على متغيرات محددة للمشروع التجاري، بما في ذلك قيود المواضع وملفات تعريف الأحمال وأهداف الاستدامة والمتطلبات التنظيمية المحلية. يكسر هذا الدليل المعايير الهندسية لكلا النوعين من المحولات. سوف تتعلم كيفية مطابقة قدرات المعدات مع المتطلبات الفريدة للمبنى الخاص بك. نحن نقدم معلمات هندسية قابلة للتنفيذ لضمان أن البنية التحتية الكهربائية الخاصة بك تدعم الاستقرار التشغيلي على المدى الطويل دون المساس بسلامة الركاب أو التصميم المعماري.
السلامة والتنسيب: المحولات من النوع الجاف هي المعيار الصناعي للتطبيقات التجارية الداخلية بسبب خصائص الإطفاء الذاتي ونقص السوائل القابلة للاحتراق.
الكفاءة والسعة: يوفر المحول المغمور بالزيت عمومًا تبريدًا فائقًا، وقدرات تحميل زائد أعلى، وكفاءة أفضل في استخدام الطاقة، مما يجعله مثاليًا لتطبيقات الحرم الجامعي التجارية الخارجية ذات الأحمال العالية.
التأثير الهيكلي واللوجستي: الوحدات المملوءة بالنفط أثقل بكثير، وتتطلب تعزيزًا هيكليًا قويًا ومعدات معقدة، في حين أن الأنواع الجافة أكبر حجمًا ولكنها أخف وزنًا، مما يسهل لوجستيات التركيب الداخلي.
الامتثال التنظيمي: يتم الاختيار بشكل كبير من خلال قوانين البناء المحلية (على سبيل المثال، NEC، NFPA)، والتي تفرض متطلبات صارمة للقبو وإخماد الحرائق على الوحدات الداخلية المملوءة بالزيت.
جدول المحتويات
تحديد المتطلبات الهندسية الأساسية قبل اختيار المحول. تمثل المباني التجارية تحديات فريدة فيما يتعلق بسلامة شاغليها، واستخدام المساحة، والامتثال البيئي. يجب أن يفي المحول القابل للتطبيق بمعايير تشغيلية صارمة مع دمجه بسلاسة في البنية التحتية للمنشأة. يجب عليك تقييم ظروف الموقع بدقة لمنع عمليات إعادة التصميم المكلفة أثناء مرحلة البناء.
يجب أن يتوافق تركيب المحولات مع معايير السلامة الكهربائية والسلامة من الحرائق. تتطلب التركيبات الداخلية تصريحًا مناسبًا، وإجراءات الحماية من الحرائق، والامتثال للوائح مثل NEC وNFPA. تساعد هذه المتطلبات على تقليل مخاطر الحريق وحماية الشاغلين وضمان التشغيل الآمن للمبنى.
يؤثر حجم المحول ومتطلبات السلامة على تخطيط مساحة المبنى. تحتاج بعض المحولات المملوءة بالزيت إلى غرف مخصصة مقاومة للحريق، وأنظمة تهوية، وهياكل احتواء. ويضمن التخطيط السليم مساحة كافية للمعدات والوصول إلى الصيانة واحتياجات التشغيل المستقبلية.
تتطلب المحولات الكبيرة تخطيطًا هيكليًا دقيقًا قبل التركيب. يجب على المهندسين مراعاة التحميل الأرضي وطرق النقل وطرق الرفع. قد تتطلب المعدات الثقيلة هياكل معززة وأدوات مناولة متخصصة لضمان التسليم الآمن وتحديد المواقع.
تتطلب المحولات المملوءة بالزيت أنظمة حماية لمنع الأضرار البيئية الناجمة عن تسرب السوائل. يساعد الاحتواء الثانوي وأنظمة التحكم في الانسكابات والتخطيط المناسب للموقع على تقليل مخاطر التلوث. يؤدي استخدام السوائل ومعدات المراقبة المناسبة إلى تحسين السلامة التشغيلية.
يؤثر اختيار المحولات على كفاءة الطاقة والأداء البيئي. تعمل التصميمات الفعالة على تقليل فقد الطاقة على المدى الطويل، بينما تدعم المواد القابلة لإعادة التدوير مثل النحاس والألومنيوم أهداف الاستدامة. تنظر المرافق الحديثة بشكل متزايد إلى خيارات المحولات كجزء من استراتيجيات البيئة والمجتمع والحوكمة (ESG) والأبنية الخضراء.
تستخدم تقنية النوع الجاف الهواء والعزل الصلب للتبريد. هذه الوحدات تلغي الحاجة إلى المواد العازلة السائلة. يغير خيار التصميم هذا بشكل أساسي كيفية تبديد المعدات للحرارة ودمجها في المساحات التجارية. إنها تعتمد بشكل كامل على دوران الهواء المحيط للحفاظ على درجات حرارة التشغيل الآمنة.

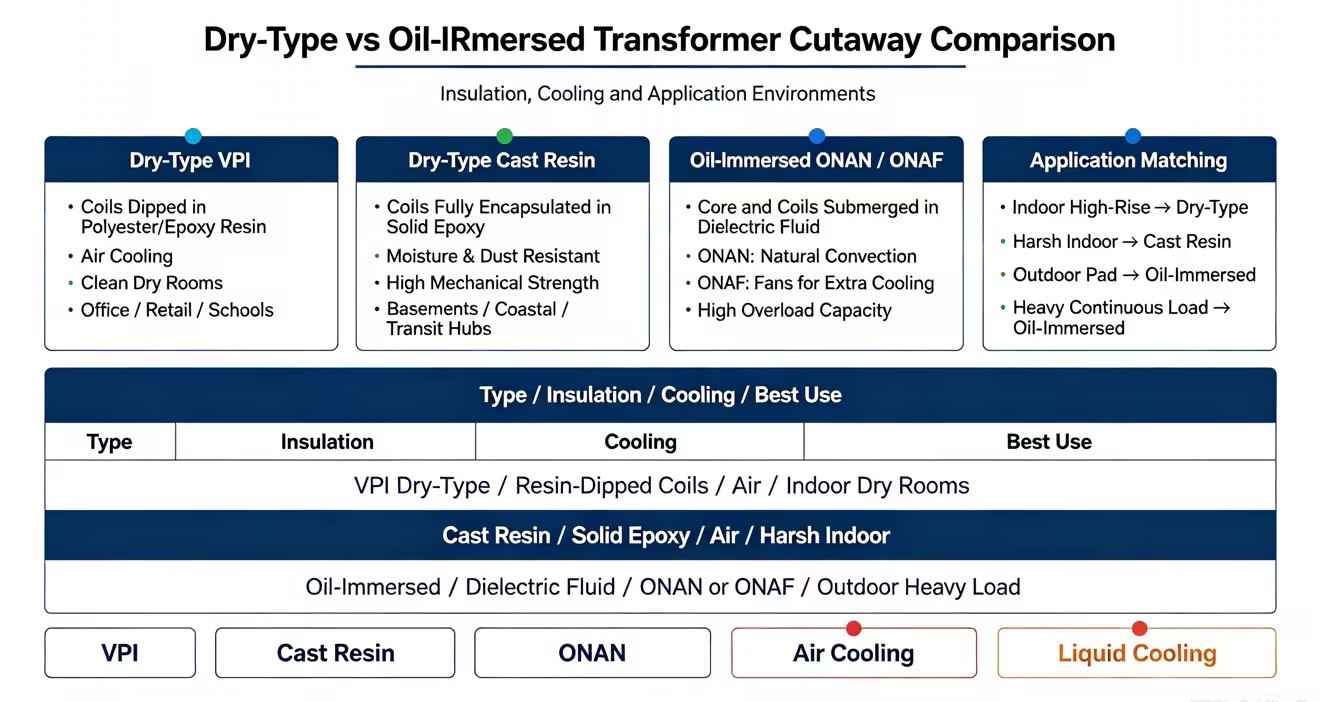

يستخدم المصنعون طريقتين أساسيتين للبناء للوحدات من النوع الجاف. تتميز التصميمات المشربة بالضغط الفراغي (VPI) بملفات مغموسة في البوليستر أو راتنجات الإيبوكسي. تعمل وحدات VPI بشكل جيد في البيئات الداخلية النظيفة والخاضعة للرقابة. تقوم تصميمات الراتنج المصبوب بتغليف الملفات بالكامل في إيبوكسي صلب تحت فراغ. يوفر هذا الصب الصلب حماية فائقة ضد الرطوبة والغبار والأبخرة الكيميائية. تتفوق وحدات الراتنج المصبوب في البيئات القاسية أو الأقبية التجارية ذات الرطوبة العالية.
ميزة | VPI (مشربة بالضغط الفراغي) | الراتنج المصبوب |
|---|---|---|
طريقة العزل | لفائف مغموسة في راتنجات البوليستر/الإيبوكسي | لفائف مغلفة بالكامل في الايبوكسي الصلب |
المقاومة البيئية | معتدل؛ الأفضل للغرف النظيفة والجافة | عالي؛ يتحمل الرطوبة والغبار والمواد الكيميائية |
القوة الميكانيكية | معيار | أرقى؛ مقاومة عالية لقوى ماس كهربائى |
تطبيق نموذجي | مباني المكاتب ومساحات البيع بالتجزئة والمدارس | الأقبية الصناعية والمرافق الساحلية ومراكز العبور |
تهيمن الوحدات من النوع الجاف على التطبيقات التجارية الداخلية. تعتمد مباني المكاتب الشاهقة عليها لتوزيع الطاقة من طابق إلى آخر، مما يؤدي إلى خفض الجهد الكهربائي بالقرب من الحمل الفعلي. تستخدم المحطات الفرعية الداخلية هذه الوحدات للوفاء بقوانين مكافحة الحرائق الصارمة دون بناء خزائن باهظة الثمن. تحدد المستشفيات الأنواع الجافة لضمان سلامة المرضى والقضاء على مخاطر تسرب السوائل بالقرب من البيئات المعقمة. تقوم مراكز التسوق بنشرها في خزائن كهربائية ضيقة بالقرب من أماكن البيع بالتجزئة. إن طبيعتها ذاتية الإطفاء تجعلها الخيار الافتراضي للهياكل المزدحمة بشدة.
يمثل تبريد الهواء تحديات هندسية محددة. ويظل سوء تبديد الحرارة هو الخطر الرئيسي. يمكن أن يؤدي تراكم الغبار والرطوبة إلى تدهور العزل الصلب بمرور الوقت، مما يؤدي إلى التتبع ودوائر قصيرة في نهاية المطاف.
حدد تصنيفات حاوية NEMA أو IP المناسبة بناءً على بيئة الغرفة لمنع الملوثات المحمولة جواً.
قم بتركيب نظام تهوية HVAC مخصص للحفاظ على درجات حرارة الغرفة الكهربائية المحيطة أقل من 40 درجة مئوية.
تنفيذ جدول صيانة صارم لإزالة الغبار من قنوات التبريد سنويًا.
زيادة سعة المحول أو تحديد مراوح تبريد الهواء القسري (تصنيف FA) للمشاريع ذات الارتفاعات العالية لمواجهة كثافة الهواء الأقل.
قم بتركيب مانعات الصواعق لحماية العزل الصلب من طفرات الجهد العابرة.

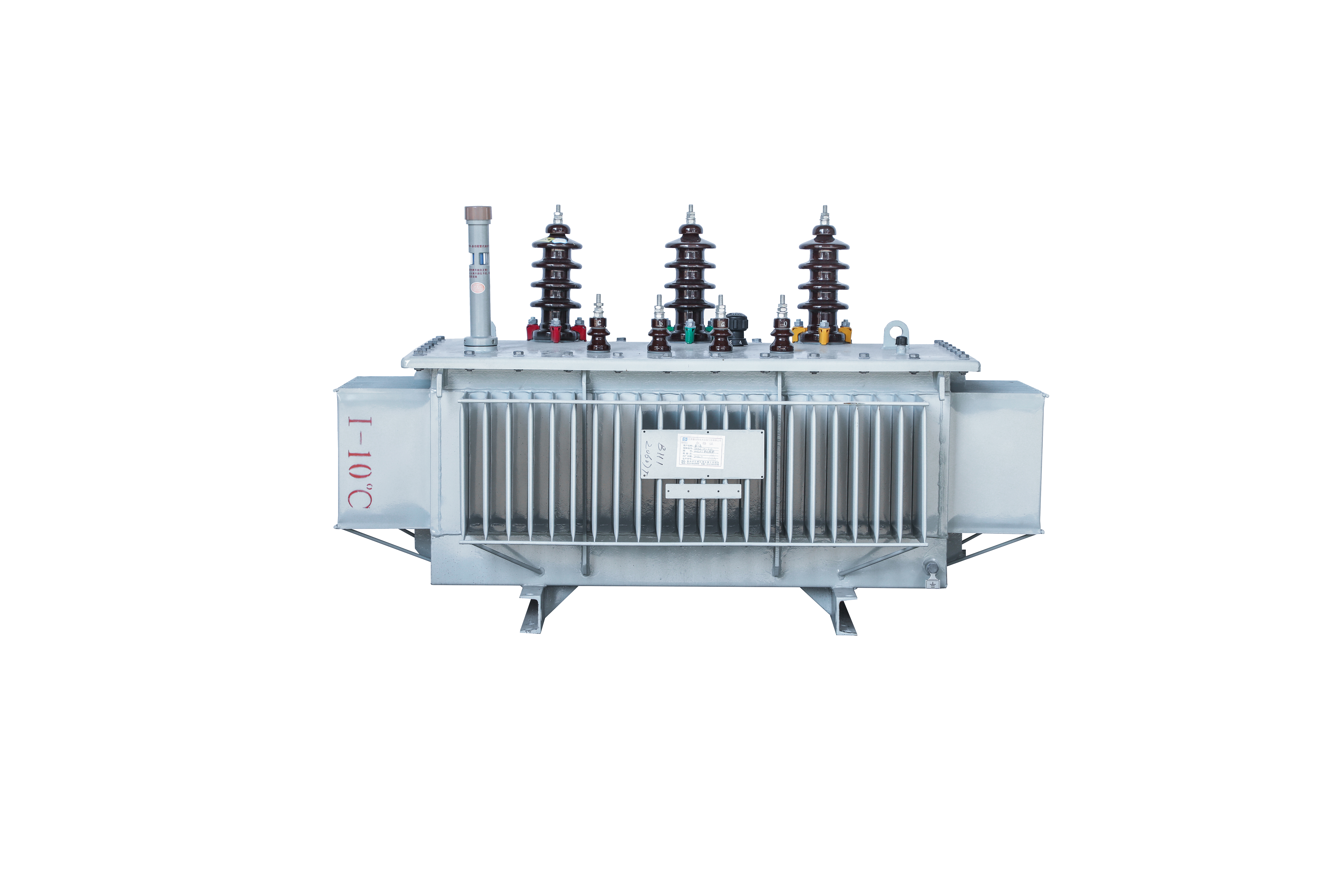

يستخدم المحول المغمور بالزيت السوائل السائلة كمبرد وعازل للكهرباء. يتم غمر القلب والملفات بالكامل داخل خزان مغلق. يوفر هذا الوسط السائل إدارة حرارية استثنائية وعزلًا كهربائيًا، مما يسمح بتصميمات أساسية مدمجة للغاية.
تستخدم المحولات المغمورة بالزيت التبريد السائل لإدارة أحمال الطاقة الأعلى. تعمل أنظمة مثل ONAN وONAF على نقل الحرارة بعيدًا عن المكونات الداخلية بكفاءة أكبر من تبريد الهواء. وهذا يسمح لمحولات الزيت بالتعامل مع الأحمال الزائدة المؤقتة، والطلب الكبير على التدفئة والتهوية وتكييف الهواء، والأحمال الصناعية المستمرة مع استقرار حراري أفضل.
عادة ما يتم تركيب المحولات المغمورة بالزيت في الهواء الطلق لأنظمة توزيع الطاقة الكبيرة. يتم استخدامها على نطاق واسع في الحرم الجامعي التجاري ومراكز البيانات والمجمعات الصناعية والمرافق اللوجستية حيث تتطلب كفاءة عالية وقدرة كبيرة.
توفر محولات الزيت أداءً ممتازًا ولكنها تتطلب تدابير أمان إضافية بسبب السائل العازل. وتشمل الحلول المناسبة استخدام السوائل المقاومة للحريق، وتركيب أنظمة الاحتواء، وتعزيز هياكل التثبيت، وإضافة معدات الحماية من الحرائق لتقليل المخاطر التشغيلية.
تتطلب مقارنة هاتين التقنيتين نظرة تفصيلية على الخصائص المادية والتشغيلية والصيانة. يقدم كل نوع مقايضات هندسية مميزة تؤثر بشكل مباشر على تصميم المنشأة والعمليات طويلة المدى.
الأبعاد المادية تملي جدوى التثبيت. الوحدات المملوءة بالسوائل أثقل بكثير بسبب كتلة السائل. ومع ذلك، فإن تبريدها الفائق يسمح بنواة داخلية أكثر إحكاما، مما يؤدي إلى بصمة إجمالية أصغر. تتطلب الأنواع الجافة حاويات أكبر لتسهيل دوران الهواء بشكل مناسب. على الرغم من أنها أكبر حجمًا، إلا أنها تمارس حملًا ميتًا أقل بكثير على هياكل البناء. يعمل هذا الوزن الخفيف على تبسيط الوضع الداخلي في الطوابق العليا أو الميزانين المعلق.
متري (وحدة قياسية 1500 كيلو فولت أمبير) | محول من النوع الجاف | محول مغمور بالزيت |
|---|---|---|
الوزن الإجمالي | أخف وزنًا (حوالي 7000 رطل) | أثقل (حوالي 10000 رطل) |
البصمة الجسدية | أكبر (يتطلب خلوصًا هوائيًا واسع النطاق) | مدمج (تبريد سائل كثيف) |
الحمل الهيكلي | تحميل أرضي معتدل | تحميل نقطة عالية |
نوع الضميمة | تنفيس الصفائح المعدنية | خزان فولاذي مغلق من النوع الثقيل |
تختلف احتياجات الصيانة بين أنواع المحولات. تتطلب المحولات من النوع الجاف بشكل أساسي إجراء فحوصات بصرية وتنظيف الغبار وفحص التهوية. تتطلب المحولات المملوءة بالزيت صيانة أكثر تفصيلاً، بما في ذلك اختبار الزيت، وفحص التسرب، وتحليل الغاز المذاب (DGA)، ومراقبة حالة العزل لضمان الموثوقية على المدى الطويل.
تؤثر كفاءة المحولات على تكاليف التشغيل على المدى الطويل. عادةً ما تحقق المحولات المغمورة بالزيت كفاءة أعلى لأن تبريد الزيت يساعد في تقليل درجة حرارة التشغيل وفقدان الطاقة. تلبي المحولات من النوع الجاف أيضًا معايير الكفاءة ولكنها قد تواجه خسائر أعلى أثناء الأحمال الثقيلة بسبب زيادة الحرارة.
يعد التحكم في الضوضاء أمرًا مهمًا في المباني التجارية والمشغولة. تعمل المحولات المملوءة بالزيت بهدوء أكبر لأن السائل العازل يمتص الاهتزاز ويقلل من طنين المحولات. قد تتطلب المحولات من النوع الجاف عزلًا إضافيًا للاهتزاز ومعالجة صوتية عند تركيبها بالقرب من المكاتب أو المناطق الحساسة.
يمكن للمحولات الحديثة الاتصال بأنظمة BMS وSCADA للمراقبة في الوقت الفعلي. تستخدم الوحدات من النوع الجاف عادةً أجهزة استشعار لدرجة الحرارة لمراقبة ظروف الملف، بينما توفر المحولات المملوءة بالزيت بيانات إضافية مثل درجة حرارة الزيت والضغط ومستويات الغاز. تساعد أنظمة المراقبة هذه على اكتشاف المشكلات مبكرًا ودعم الصيانة التنبؤية.
يعتمد عمر المحول بشكل أساسي على حالة العزل والإجهاد الحراري. عادةً ما تدوم المحولات من النوع الجاف حوالي 15-25 عامًا، في حين أن المحولات المملوءة بالزيت يمكن أن تعمل غالبًا لمدة 25-35 عامًا أو أكثر مع الصيانة المناسبة. يساعد الفحص المنتظم وإدارة التبريد على إطالة عمر الخدمة لكلا النوعين.
يتضمن اختيار المعدات المناسبة تحقيق التوازن بين أولويات المنشأة المتنافسة. يجب عليك الموازنة بين الكفاءة المكانية وإدارة المخاطر وقابلية التوسع في المستقبل. يحمل كل قرار هندسي تأثيرات تشغيلية نهائية.
يؤثر وضع المحولات على كل من الأداء وتصميم المبنى. عادةً ما تفضل التركيبات الخارجية المحولات المغمورة بالزيت لأنها توفر المساحة الداخلية وتقلل من حمل التدفئة والتهوية وتكييف الهواء (HVAC). غالبًا ما تستخدم التركيبات الداخلية محولات من النوع الجاف لأنها تحتوي على مخاطر أقل للحريق وتتجنب متطلبات احتواء الزيت المعقدة.
تؤثر متطلبات التأمين على اختيار المحولات. تحتوي المحولات المملوءة بالزيت على سائل عازل، مما قد يتطلب حماية إضافية من الحرائق وأنظمة احتواء. تتمتع المحولات من النوع الجاف بمخاطر أقل للحريق، مما يجعل الامتثال أسهل ويقلل الحاجة إلى تدابير السلامة المتخصصة.
وينبغي النظر في الطلب على الطاقة في المستقبل أثناء اختيار المحولات. توفر المحولات المغمورة بالزيت عمومًا قدرة أفضل على التحميل الزائد وقدرة حرارية لتوسيع الأحمال. قد تتطلب المحولات من النوع الجاف تبريدًا أو استبدالًا إضافيًا عند زيادة متطلبات الطاقة بشكل كبير.
تؤثر أهداف الاستدامة على خيارات المحولات الحديثة. توفر المحولات من النوع الجاف إمكانية إعادة تدوير المواد بسهولة، بينما تتطلب المحولات المملوءة بالزيت إدارة دقيقة للسوائل. يمكن أن يؤدي استخدام سوائل الإستر القابلة للتحلل إلى تحسين الأداء البيئي للمحولات المملوءة بالسوائل ودعم متطلبات المباني الخضراء.
اتخذ الإجراءات التالية لإنهاء اختيار المحول التجاري الخاص بك:
قم بتعيين مهندس كهربائي مرخص لتنفيذ دراسة شاملة لأحمال المنشأة، مع الأخذ في الاعتبار الشحن المستقبلي للمركبات الكهربائية وتوسعات أنظمة التدفئة والتهوية وتكييف الهواء (HVAC).
إرسال رسومات التنسيب الأولية إلى السلطة المحلية ذات السلطة القضائية (AHJ) للتحقق من الامتثال لقواعد مكافحة الحرائق والامتثال للقبو.
التعاقد مع مهندس إنشائي لحساب قدرات التحميل الأرضية الدقيقة وتصميم التعزيزات الفولاذية اللازمة لغرفة المعدات المخصصة.
اطلب نماذج مفصلة لكفاءة الطاقة وبيانات رفض الحرارة من الشركات المصنعة للمعدات لتحديد حجم نظام تهوية الغرفة الكهربائية بشكل صحيح.
ج: نعم، ولكنه يتطلب الامتثال الصارم لقوانين NEC وNFPA. يجب عليك إنشاء قبو مخصص مقاوم للحريق مزود بتهوية وتصريف وأبواب مقاومة للانفجار. إن استخدام سوائل أقل قابلية للاشتعال، مثل سوائل الإستر الطبيعية، يمكن أن يقلل في بعض الأحيان من متطلبات القبو هذه، ولكن موافقة AHJ المحلية تكون دائمًا إلزامية قبل التثبيت.
ج: تدوم الوحدة من النوع الجاف عادةً من 15 إلى 25 عامًا. تؤدي الملوثات المحمولة جواً والإجهاد الحراري إلى تدهور العزل الصلب تدريجيًا بمرور الوقت. تدوم الوحدة المملوءة بالسوائل بشكل عام من 25 إلى 35 عامًا أو أكثر. يحمي السائل القلب من الأكسدة ويوفر إدارة حرارية فائقة، مما يطيل العمر التشغيلي للمعدات بشكل كبير.
ج: الوحدات المملوءة بالسوائل أثقل بكثير بسبب كتلة السائل. وهذا يتطلب تعزيزًا هيكليًا قويًا، ومنصات خرسانية سميكة، ومعدات رافعة للخدمة الشاقة. الوحدات من النوع الجاف أخف وزنًا، وتمارس حمولة أقل على الأرضيات. وهذا يجعل تركيب الأنواع الجافة أسهل بكثير على المستويات العليا أو الميزانين التجارية المعلقة دون إجراء ترقيات هيكلية واسعة النطاق.
ج: نعم. تستخدم الوحدات المملوءة بالسوائل خزان السوائل والفولاذ الثقيل لتخفيف ضوضاء الاهتزاز الأساسية. تفتقر الأنواع الجافة إلى هذا التخميد الصوتي. عند تركيبها في الداخل بالقرب من المساحات التجارية المشغولة، غالبًا ما تتطلب الأنواع الجافة منصات عزل اهتزازات متخصصة ومرفقات معالجة صوتيًا لمنع الطنين المزعج من الوصول إلى بيئات المكاتب.
ج: تتطلب الوحدات المملوءة بالسوائل مزيدًا من الصيانة بشكل ملحوظ. يجب على الفنيين إجراء تحليل الغاز المذاب (DGA) بانتظام، وأخذ عينات من السائل، وفحص الاحتواء الثانوي بحثًا عن التسريبات. تتطلب الأنواع الجافة الحد الأدنى من الصيانة، والتي تقتصر عادةً على عمليات الفحص البصري، وفحص مراوح التهوية، وإزالة الغبار عن الملفات أثناء انقطاع التيار الكهربائي في المنشأة.
ج: تحد إرشادات NFPA بشكل صارم من السوائل القابلة للاحتراق في المباني متعددة الطوابق لمنع الحرائق الكارثية وانتشار الدخان. نظرًا لأن الأنواع الجافة تستخدم عزلًا صلبًا ذاتي الإطفاء ولا تحتوي على سوائل، فإنها تلبي بسهولة قواعد مكافحة الحرائق الداخلية. تقتصر الوحدات المملوءة بالسوائل بشكل عام على الوسادات الخارجية أو الأقبية الجوفية شديدة التحصين لضمان سلامة الركاب.
