إن اختيار جهاز حماية الدائرة الصحيح يحدد السلامة والموثوقية والامتثال للرمز لأي نظام توزيع كهربائي. يؤدي تحديد نوع الكسارة الخاطئ إلى عواقب ميدانية خطيرة. يؤدي عدم التحديد إلى خطر حدوث عطل كارثي في المعدات، ومضات القوس الكهربائي، وحرائق المنشآت. الإفراط في التحديد يهدر مساحة اللوحة القيمة ويعقد عملية التثبيت. يجب على المهندسين ومديري المرافق تقييم متطلبات الحمل، ومستويات الخطأ الحالية، وانتقائية النظام، والعوامل البيئية لإجراء اختيار قائم على الأدلة. يوفر هذا الدليل إطارًا فنيًا لتقييم خيارات MCCB مقابل MCB لضمان الحماية المثلى عبر بيئات التثبيت المختلفة. سوف نقوم بفحص حدود التحميل المستمر، وقدرات المقاطعة، ومتطلبات التكامل المادي.
حدود السعة الحالية: تم تصميم MCBs بشكل صارم لتطبيقات التيار المنخفض (عادةً ما يصل إلى 125 أمبير)، بينما تتعامل MCCBs مع الأحمال الثقيلة (حتى 2500 أمبير أو أكثر).
تصنيفات المقاطعة: توفر MCCBs قدرات مقاطعة للدائرة القصيرة أعلى بكثير (تصل إلى 100 كيلو أمبير+)، مما يجعلها إلزامية بالقرب من مصادر الطاقة ذات تيارات الأعطال المحتملة العالية.
إمكانية ضبط الرحلة: على عكس أجهزة MCB، التي تحتوي على إعدادات رحلة ثابتة، تتميز أجهزة MCCB الحديثة بوحدات رحلات حرارية مغناطيسية أو إلكترونية قابلة للتعديل من أجل تنسيق دقيق للنظام.
قدرات الجهد والتيار المستمر: تم تصميم MCCBs للتعامل مع الفولتية التشغيلية الأعلى (حتى 1000 فولت تيار متردد / 1500 فولت تيار مستمر)، مما يجعلها ضرورية للطاقة المتجددة والتطبيقات الصناعية الثقيلة.
الامتثال القياسي: تتوافق MCBs عمومًا مع IEC 60898 (المحلي/التجاري الخفيف) أو IEC 60947-2، بينما تلتزم MCCBs بشكل صارم بمعايير IEC 60947-2 أو UL 489 الأكثر صرامة للتطبيقات الصناعية.
جدول المحتويات
قاطع الدائرة المصغرة (MCB) عبارة عن جهاز كهروميكانيكي مدمج مصمم لحماية دوائر الجهد المنخفض والتيار المنخفض من الأحمال الزائدة والدوائر القصيرة. عادة ما تجد هذه الأجهزة في لوحات التوزيع النهائية، مما يحمي الدوائر الفرعية الفردية. إنها تعمل باستخدام نظام آلي مزدوج بسيط وموثوق للغاية. ينحني الشريط ثنائي المعدن في ظل ظروف الحمل الزائد المستمر لتوفير الحماية الحرارية. يتفاعل الملف الكهرومغناطيسي على الفور مع طفرات التيار الهائلة لتوفير الحماية المغناطيسية.
السمة المميزة لـ MCB هي طبيعة الرحلة الثابتة. تقوم الشركة المصنعة بمعايرة عتبة التعثر مسبقًا، مما يعني أن التعديلات الميدانية مستحيلة. يحافظ هذا التصميم على وحدة مدمجة وموحدة للغاية. تستخدم MCBs نظام تركيب معياري للسكك الحديدية DIN. يقوم الكهربائيون بتثبيتها في لوحات التوزيع بسرعة، مما يسهل التركيب السريع والاستبدال المباشر. مزالق القوس الداخلية صغيرة نسبيًا، ومصممة خصيصًا لإطفاء الأقواس منخفضة الطاقة الناتجة عن أعطال الدوائر الفرعية القياسية.

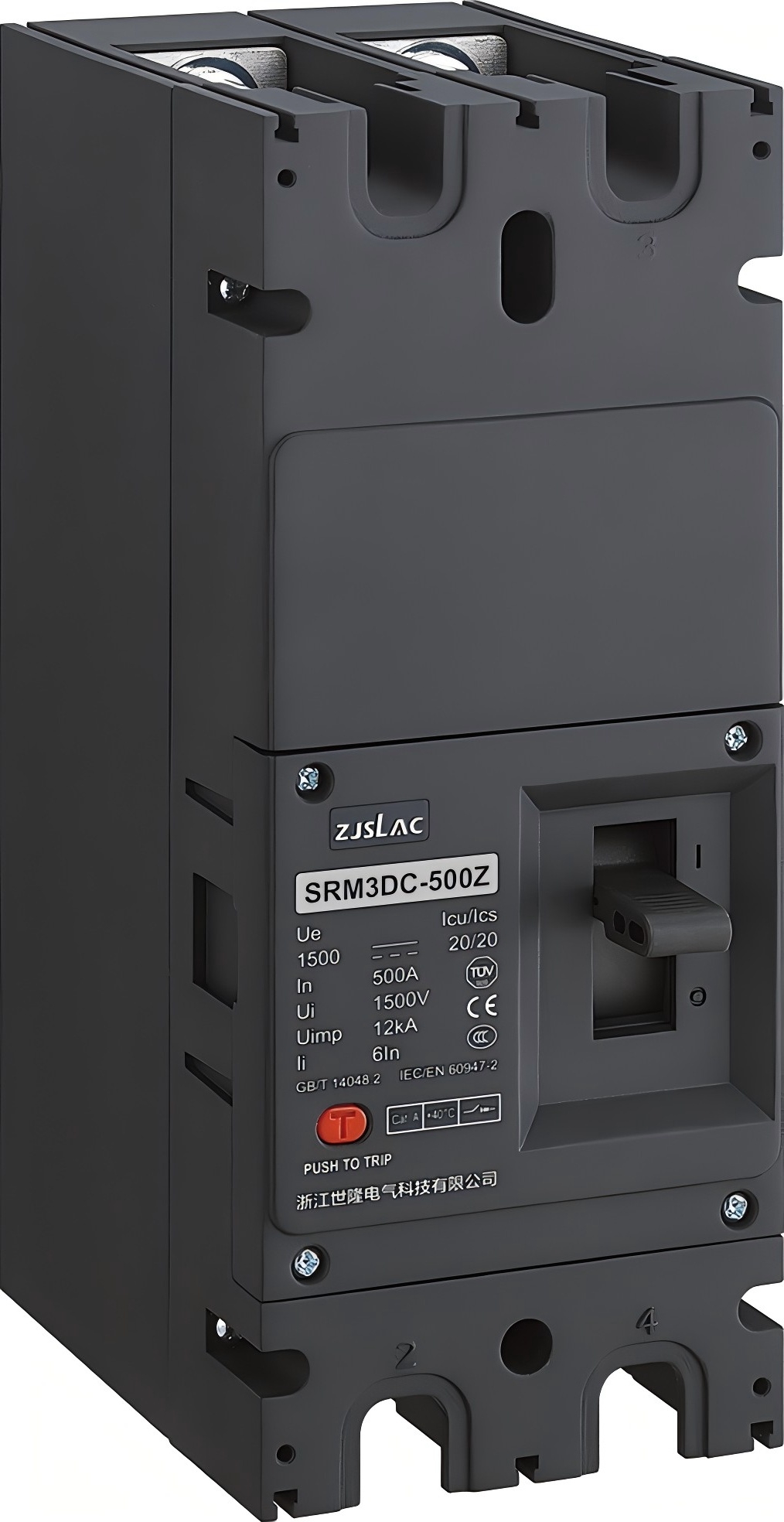

يعمل قاطع الدائرة الكهربائية المقولب ( MCCB ) كجهاز حماية للخدمة الشاقة ومغطى بمادة عازلة مقولبة متينة، عادةً ما تكون من البلاستيك الحراري أو راتينج البوليستر الزجاجي. يوفر هذا الغلاف القوي قوة عازلة استثنائية وثباتًا ميكانيكيًا. فهو يسمح للكسارة بمقاطعة تيارات الأعطال الضخمة بأمان دون أن تتفكك. ويحدد المهندسون هذه الأجهزة لوحدات تغذية الطاقة الرئيسية والآلات الثقيلة ولوحات التوزيع التجارية الكبيرة.
على عكس نظيراتها المصغرة، توفر هذه القواطع مرونة هائلة. تتميز العديد من الوحدات بوحدات رحلة قابلة للتبديل. يمكنك ترقية أو تعديل معلمات الحماية دون استبدال إطار الكسارة بالكامل. وهي تدعم ميزات الحماية المتقدمة، بما في ذلك إعدادات التحميل الزائد القابلة للتعديل، وتأخيرات وقت الدائرة القصيرة القابلة للتخصيص، والاستشعار المتكامل للخطأ الأرضي. هذه القدرة على التكيف تجعلها لا غنى عنها للشبكات الكهربائية المعقدة التي تتطلب تنسيقًا دقيقًا. تشتمل المكونات الداخلية على وصلات نحاسية ضخمة وغرف إطفاء واسعة النطاق مصممة لتمديد وتبريد وتبديد البلازما عالية الطاقة.

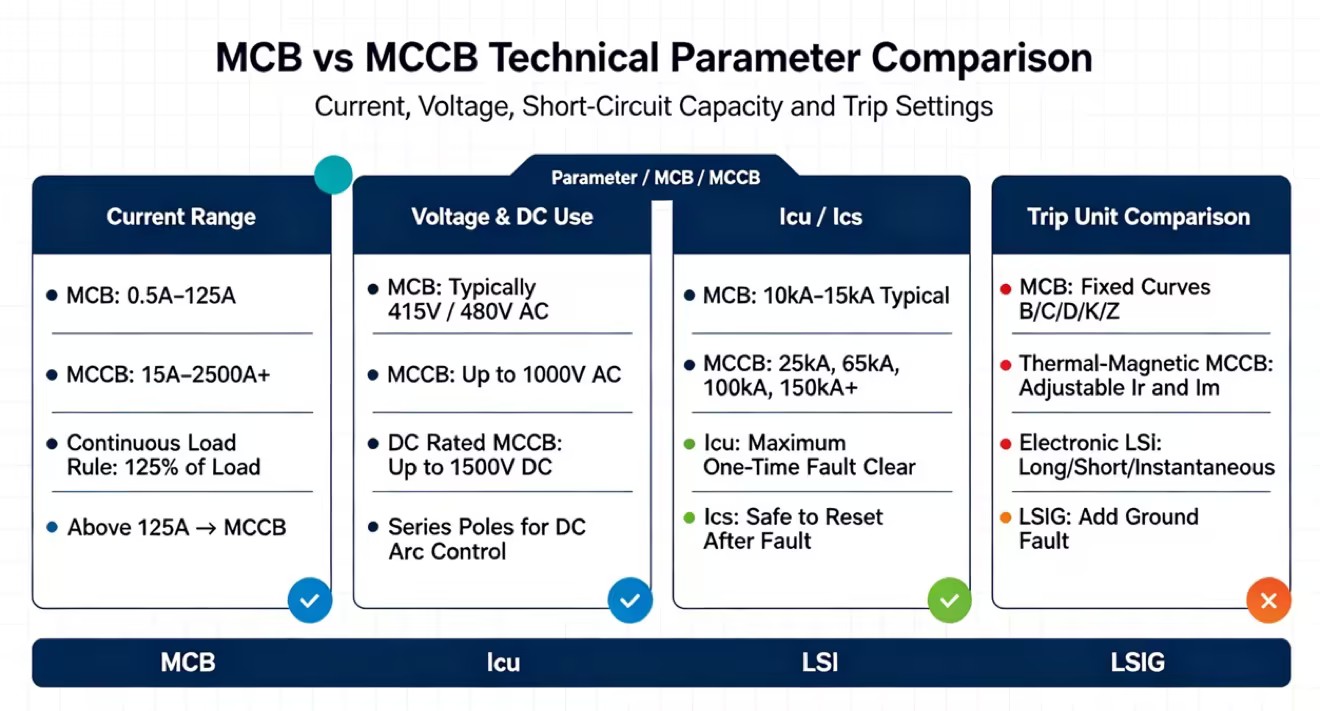

الفرق الأكثر إلحاحًا بين هذين الجهازين هو نطاق التشغيل الحالي. MCBs هي أجهزة ذات تيار منخفض تمامًا. تتراوح أحجام الإطارات القياسية من 0.5 أمبير إلى 125 أمبير. وهذا يجعلها مناسبة تمامًا لدوائر الإضاءة، ومآخذ الحائط القياسية، والمحركات الصغيرة أحادية الطور. تغطي قواطع الحالة المقولبة نطاقًا واسعًا، يبدأ من حوالي 15 أمبير ويصل إلى 2500 أمبير أو أكثر. إنها تسد الفجوة بين حماية الدائرة الفرعية وقواطع دوائر الهواء الضخمة المستخدمة في المفاتيح الكهربائية الرئيسية.
تحدد حسابات الحمل المستمر المتطلبات الأساسية لأي من الجهازين. تتطلب الرموز الكهربائية عمومًا أن يكون حجم القواطع 125٪ من الحمل المستمر. إذا كان الحمل المستمر المحسوب للوحة الفرعية هو 150 أمبير، فسيتم استبعاد MCB على الفور. يجب عليك تحديد جهاز علبة مصبوب أكبر. يمنع التحديد الدقيق للحمل التعثر المزعج ويضمن عدم ارتفاع درجة حرارة جهات الاتصال الداخلية أثناء التشغيل العادي. تولد الأحمال ذات التيار العالي حرارة كبيرة في الوصلات الطرفية، مما يتطلب أحجام العروة الأكبر وقدرات تبديد الحرارة الفائقة الموجودة في إطارات العلبة المصبوبة.
مواصفة | قواطع دوائر مصغرة (MCB) | قاطع الدائرة المقولب (MCCB) |
|---|---|---|
التيار المستمر (في) | 0.5A إلى 125A | 15A إلى 2500A+ |
أحجام الإطار المتاحة | ملف تعريف DIN موحد | أحجام إطارات متعددة (100A، 250A، 400A، 800A، إلخ.) |
سعة العروة الطرفية | ما يصل إلى 50 مم² (1/0 AWG) | ما يصل إلى 500 موصلات kcmil متعددة لكل مرحلة |
التبديد الحراري | منخفضة إلى متوسطة | عالي (مصمم للأحمال الثقيلة المستمرة) |
تعد متطلبات الجهد عاملاً مهمًا عند اختيار قواطع الدائرة. تستخدم MCBs بشكل شائع لأنظمة التيار المتردد ذات الجهد المنخفض، بينما تدعم MCCBs تطبيقات الجهد العالي والشبكات الصناعية الأكبر. بالنسبة لأنظمة التيار المستمر مثل الطاقة الشمسية، وتخزين البطاريات، وشحن المركبات الكهربائية، يلزم وجود قواطع متخصصة ذات تصنيف تيار مستمر نظرًا لصعوبة مقاطعة أقواس التيار المستمر بأمان.
تحدد سعة الدائرة القصيرة مقدار تيار الخلل الذي يمكن للقاطع أن يقطعه بأمان. تعتبر MCBs مناسبة لبيئات تيار الأعطال المنخفضة، في حين توفر MCCBs قدرة كسر أعلى بكثير للتطبيقات الصناعية. يتطلب اختيار القاطع الصحيح حساب تيار العطل المتوفر لضمان التشغيل الآمن أثناء الأعطال الكهربائية.
تستخدم MCB منحنيات الرحلة الثابتة مثل الأنواع B وC وD، مما يجعلها مناسبة للأحمال القياسية ذات خصائص التيار التي يمكن التنبؤ بها. توفر MCCBs إعدادات رحلة قابلة للتعديل تسمح للمهندسين بالتحكم في الحمل الزائد وحماية الدائرة القصيرة. تساعد هذه المرونة على تحسين تنسيق النظام وحماية المعدات الصناعية المعقدة بشكل أكثر دقة.
نوع وحدة الرحلة | ميزات قابلية التعديل | أفضل تطبيق |
|---|---|---|
ثابت الحرارية المغناطيسية (MCB) | لا أحد. تمت معايرة المصنع لمنحنيات محددة (B، C، D). | الإضاءة، والأوعية، والأحمال الساكنة الصغيرة. |
قابل للتعديل الحراري المغناطيسي | قرص حراري قابل للتعديل (Ir) وقرص مغناطيسي (Im). | مغذيات صناعية قياسية، حماية أساسية للمحرك. |
الإلكترونية (LSI) | إعدادات رقمية دقيقة للالتقاط/التأخير لفترة طويلة وقصيرة وفوري. | لوحات المفاتيح الرئيسية، وخطط التنسيق المعقدة. |
إلكتروني مع عطل أرضي (LSIG) | يضيف إعدادات التقاط وتأخير الأخطاء الأرضية القابلة للتعديل. | البنية التحتية الحيوية ومراكز البيانات وأنابيب المستشفيات. |
يعتمد عدد الأعمدة على نظام الطاقة ومتطلبات التطبيق. تتوفر MCBs في إصدارات 1P و2P و3P و4P للدوائر السكنية والتجارية الخفيفة. تُستخدم MCCBs بشكل أساسي في تكوينات 3P و4P لأنظمة الطاقة الصناعية والمحركات الكبيرة والمعدات الثقيلة. يضمن اختيار القطب الصحيح العزل المناسب والحماية الآمنة للدائرة.
تتميز لوحات MCB بتصميم مدمج لسكة DIN، مما يجعلها مثالية للتطبيقات التي تكون فيها مساحة اللوحة محدودة. تتطلب MCCBs مساحة تثبيت أكبر وتركيبًا أقوى للوحات نظرًا لقدرتها الحالية الأعلى والكابلات الأكبر حجمًا. يعد الخلوص المناسب ضروريًا أيضًا للتعامل بأمان مع الحرارة وطاقة القوس أثناء ظروف الأعطال.
تعد MCBs مناسبة للمباني السكنية والدوائر الفرعية التجارية وأنظمة الإضاءة والأجهزة الصغيرة والمعدات منخفضة الطاقة. إنها توفر حماية بسيطة وموثوقة حيث يكون الحمل مستقرًا ويكون مستوى الدائرة القصيرة منخفضًا نسبيًا. كما أن تصميمها المدمج لسكة DIN يجعل التثبيت والاستبدال سريعًا ومريحًا.
تم تصميم MCCBs لتطبيقات الطاقة العالية مثل وحدات التغذية الرئيسية والآلات الصناعية وأنظمة التدفئة والتهوية وتكييف الهواء الكبيرة وتوزيع الطاقة التجارية. إنها توفر تصنيفات تيار أعلى، وحماية أقوى من الأخطاء، وإعدادات رحلة قابلة للتعديل. تعتبر MCCBs أيضًا مثالية للأنظمة التي تتطلب تنسيقًا متقدمًا أو مراقبة عن بعد أو تكاملًا مع أنظمة إدارة المباني.
تم تصميم MCBs لحماية الدوائر الأساسية والتشغيل العرضي. يمكن أن يؤدي التبديل المتكرر إلى ارتداء الآليات وجهات الاتصال الداخلية الخاصة بهم. تستخدم MCCB مساكن أقوى، ومكونات أكبر، ومواد اتصال متينة، مما يسمح لها بالتعامل مع الأحمال الأعلى والمزيد من العمليات الميكانيكية. إنها مناسبة لأنظمة الطاقة الرئيسية والتطبيقات الصناعية الصعبة.
عادة ما يتم استبدال MCBs مباشرة عند فشلها لأنها مختومة ومعايرتها في المصنع. تتطلب MCCBs فحصًا واختبارًا منتظمًا لضمان حماية موثوقة. قد تشمل الصيانة اختبار الرحلة، وفحوصات الاتصال، واختبارات العزل، خاصة بالنسبة للأنظمة ذات التيار العالي حيث قد يؤدي الفشل إلى توقف كبير عن العمل.

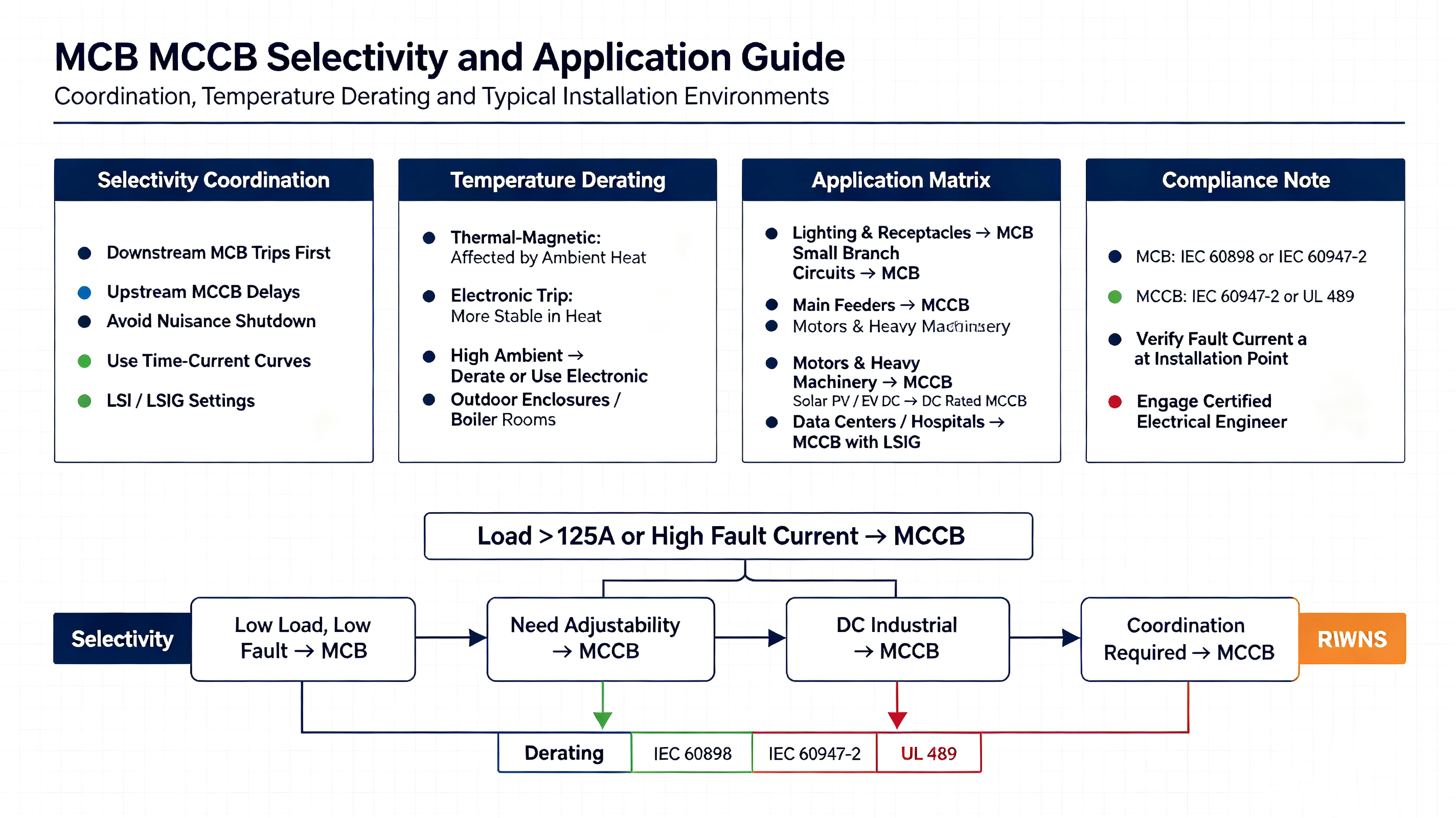

التنسيق السليم يمنع انقطاع التيار الكهربائي غير الضروري. عند حدوث خطأ، يجب أن يتعثر القاطع الأقرب إلى المشكلة أولاً، بينما تظل القواطع الأولية نشطة. تساعد إعدادات الرحلة القابلة للتعديل والتأخير الزمني في MCCBs على إنشاء تسلسل الحماية هذا. وهذا يسمح للنظام بعزل الأخطاء بسرعة مع الحفاظ على تشغيل بقية المنشأة.
يمكن أن تتأثر قواطع الدائرة بدرجة الحرارة المحيطة. قد تتعطل القواطع الحرارية المغناطيسية التقليدية مبكرًا جدًا في البيئات الحارة لأن الحرارة تغير استجابة الشريط ثنائي المعدن. بالنسبة للظروف القاسية، توفر وحدات الرحلة الإلكترونية حماية أكثر استقرارًا عن طريق قياس التيار مباشرة وتقليل الأخطاء المرتبطة بدرجة الحرارة.
تتطلب الأنظمة الكهربائية الحديثة في كثير من الأحيان المراقبة والتحكم عن بعد. توفر MCBs وظائف الحالة الأساسية، بينما تدعم MCCBs الملحقات المتقدمة مثل رحلات التحويل، وإطلاقات الجهد المنخفض، ومشغلي المحركات. تتيح هذه الميزات التشغيل عن بعد، وإيقاف التشغيل في حالات الطوارئ، والتكامل مع أنظمة البناء الذكية.
اختيار المعيار الصحيح يضمن السلامة الكهربائية والتشغيل الموثوق. تُستخدم MCBs بشكل شائع في التطبيقات السكنية والتجارية الخفيفة وفقًا لمعايير مثل IEC 60898. تتطلب الأنظمة الصناعية أجهزة حماية أقوى تلبي معايير مثل IEC 60947-2 أو UL 489 لمستويات الأعطال الأعلى والبيئات الصعبة.
إن الاختيار بين هذين الجهازين الواقيين تمليه قيود هندسية صارمة. متطلبات الحمل المستمر، وتيارات الأعطال المحتملة، والظروف البيئية، والحاجة إلى تنسيق النظام تشكل الحدود الفنية لاختيارك. يضمن فهم هذه المعلمات أن يظل نظام التوزيع الكهربائي الخاص بك آمنًا وموثوقًا ومتوافقًا مع التعليمات البرمجية.
عند وضع قائمة مختصرة للأجهزة، قم بتطبيق شجرة منطقية صارمة. الافتراضي هو القواطع المصغرة للدوائر الفرعية النهائية تحت 125 أمبير مع مستويات خطأ منخفضة (أقل من 10 كيلو أمبير) حيث توفر منحنيات الرحلة الثابتة الحماية الكافية. يمكنك التصعيد إلى قواطع الحالة المقولبة لوحدات التغذية الرئيسية، والأحمال التي تتجاوز 125 أمبير، ومناطق تيار الأعطال العالية، وتطبيقات الجهد العالي/التيار المستمر، أو عند الحاجة إلى إمكانية ضبط الرحلة بدقة والتشغيل عن بُعد.
للمضي قدمًا في مواصفات مشروعك، قم بتنفيذ الخطوات التالية:
راجع الرسم التخطيطي للمنشأة ذو الخط الواحد لرسم جميع أجهزة الحماية الأولية والنهائية.
قم بحساب تيار الدائرة القصيرة المحتمل بدقة عند نقطة تركيب اللوحة المحددة لتحديد تصنيف Icu المطلوب.
قم بتقييم درجة الحرارة المحيطة لبيئة التثبيت للاختيار بين وحدات الرحلة الحرارية المغناطيسية أو الإلكترونية.
قم بإجراء دراسة انتقائية رسمية باستخدام برنامج التنسيق لضمان رحلة الأجهزة النهائية قبل التيار الكهربائي الرئيسي.
تعامل مع مهندس كهربائي معتمد لوضع اللمسات الأخيرة على مواصفات القاطع والتحقق من الامتثال للكود.
ج: على الرغم من أن ذلك ممكن من الناحية الفنية إذا كانت مساحة اللوحة وأجهزة التثبيت تسمح بذلك، إلا أنه عادةً ما يكون غير ضروري. يجب عليك إجراء هذه الترقية فقط إذا زاد الحمل المستمر للدائرة إلى ما بعد 125 أمبير أو إذا زاد تيار العطل المحتمل في اللوحة إلى ما يتجاوز تصنيف المقاطعة الآمنة للقاطع المصغر.
ج: عادةً ما يصل الحد الأقصى للقواطع المصغرة القياسية إلى 63 أمبير، أو 100 أمبير، أو 125 أمبير، اعتمادًا على الشركة المصنعة المحددة وخط الإنتاج. إذا تجاوز حساب الحمل المستمر الخاص بك 125 أمبير، فيجب عليك الانتقال إلى إطار علبة مقولب لضمان التشغيل الآمن والمتوافق.
ج: لا تستطيع قواطع التيار المتردد القياسية مقاطعة أقواس التيار المستمر بأمان. في حين توجد قواطع مصغرة متخصصة ذات تصنيف تيار مباشر للمصفوفات الشمسية السكنية الصغيرة، تتطلب أنظمة الطاقة الشمسية الكهروضوئية وتخزين البطاريات ذات السعة العالية قواطع مقولبة مصممة خصيصًا ذات تصنيف تيار مستمر قادرة على التعامل مع ما يصل إلى 1500 فولت تيار مستمر.
ج: نعم. تتطلب قواطع الحالة المقولبة، وخاصة الطرازات ذات التيار العالي المزودة بوحدات الرحلة الإلكترونية، اختبار حقن أولي أو ثانوي دوري وتمارين ميكانيكية لضمان الموثوقية. تعتبر القواطع المصغرة بشكل عام خالية من الصيانة ويتم استبدالها ببساطة عند الفشل.
ج: تستخدم الوحدات الحرارية المغناطيسية شريطًا فيزيائيًا ثنائي المعدن وملفًا كهرومغناطيسيًا لاستشعار الأحمال الزائدة والدوائر القصيرة. تستخدم الوحدات الإلكترونية محولات التيار والمعالجات الدقيقة لاستشعار التيار بدقة عالية. توفر الوحدات الإلكترونية إمكانية تعديل واسعة النطاق وهي محصنة ضد تقلبات درجات الحرارة المحيطة.
ج: إذا تجاوز تيار العطل المحسوب في اللوحة 10 كيلو أمبير إلى 15 كيلو أمبير، فمن المحتمل أن يفشل الكسارة المصغرة في إزالة العطل بأمان، مما قد يتسبب في حدوث انفجار أو حريق. يتطلب هذا استخدام قاطع علبة مقولب بتصنيف Icu أعلى لمقاطعة التيار الهائل بأمان.
