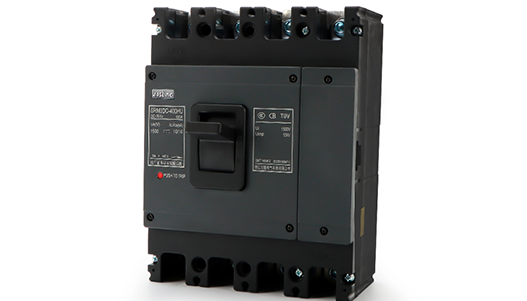

كيف يعمل قاطع دائرة الحالة المصبوب DC؟

يستخدم قاطع دائرة الحالة المصبوب DC جهازًا حساسًا لدرجة الحرارة (العنصر الحراري) وجهاز كهرومغناطيسي حساس حالي (عنصر مغناطيسي) لتوفير آلية التعثر لأغراض الحماية والعزل.

ماذا تعني حماية الحمل الزائد من قاطع الدائرة المصبوب DC؟

لماذا هو قاطع دائرة العلبة المصبوب DC حماية الصدع الكهربائي ضد تيار الدائرة القصيرة؟

ما هو الفرق بين قاطع الدائرة المصبوب DC وقاطع الدائرة الحالية المتبقية؟

ماذا تعني حماية الحمل الزائد من قاطع الدائرة المصبوب DC؟

يوفر قاطع دائرة الحالة المصبوب DC حماية الحمل الزائد مع عناصر حساسة لدرجة الحرارة. التجميع هو في الأساس جهة اتصال ثنائية المعادن: جهة اتصال يتكون من معادن يتوسعون بمعدلات مختلفة عند تعرضها لدرجات حرارة عالية. في ظل ظروف التشغيل العادية ، ستسمح جهات الاتصال المعادلة للتيار بالتدفق عبر قاطع دائرة العلبة المصبوب DC. عندما يتجاوز التيار قيمة الرحلة ، ستبدأ جهات الاتصال الثنائية في التسخين والانحناء بسبب معدلات الحرارة المختلفة للتوسع الحراري داخل الاتصالات. في النهاية ، ستنحني جهات الاتصال إلى درجة أنها تدفع جسديًا إلى ذراع الرحلة وإلغاء قفل جهات الاتصال ، مما يتسبب في كسر الدائرة.

عادةً ما يكون للحماية الحرارية لقطعة الدائرة المصبوبة DC بتأخير زمني للسماح بإجراءات زائدة قصيرة الأجل شائعة في بعض عمليات المعدات ، مثل التيارات المتداخلة التي تحدث عند بدء تشغيل المحرك. يسمح هذا التأخير الوقت للدائرة بمواصلة العمل في ظل هذه الظروف دون تعثر قاطع دائرة الحالة المصبوب DC.

لماذا هو قاطع دائرة العلبة المصبوب DC حماية الصدع الكهربائي ضد تيار الدائرة القصيرة؟

يوفر قاطع دائرة الحالة المصبوب DC استجابة فورية لأخطاء الدائرة القصيرة على أساس المبادئ الكهرومغناطيسية. يحتوي قاطع دائرة العلبة المصبوب DC على ملف كهرومغناطيسي يولد حقلًا كهرومغناطيسيًا صغيرًا عندما يتم تمرير التيار من خلال قاطع دائرة العلبة المصبوب DC. أثناء التشغيل العادي ، يكون المجال الكهرومغناطيسي الناتج عن ملف الملف اللولبي ضئيلًا. ومع ذلك ، عندما يحدث خطأ في الدائرة القصيرة في الدائرة ، يبدأ تيار كبير في التدفق عبر الملف اللولبي ، وبالتالي يتم بناء مجال كهرومغناطيسي قوي يجذب ذراع الرحلة ويفتح جهات الاتصال.

ما هو الفرق بين قاطع الدائرة المصبوب DC وقاطع الدائرة الحالية المتبقية؟

قاطع دائرة الحالة المصبوب DC هو قاطع دائرة كهربائية لتيار الدائرة القصيرة. يستخدم بشكل أساسي في دوائر AC و DC لتوزيع الطاقة أو حماية الحمل الزائد للمحرك ، الدائرة القصيرة ، الجهد السفلي والجهد الزائد. من أجل صنع خطوط نادرة وكسر الخطوط في ظل ظروف التشغيل العادية. يمكن تحقيق المتطلبات الخاصة مع جهات اتصال التحويلة والإنذار. قدرة كسر الدائرة القصيرة تصل إلى 100 ألفا.

يستخدم قاطع دائرة التسرب بشكل أساسي في دوائر AC. عندما يتجاوز التيار غير المتوازن لخطين طورين أو ثلاثية المراحل القيمة المحددة ، فإنه سوف يسير لمنع حوادث الصدمات الكهربائية. الحد الأقصى لسعة القطع لا يتجاوز 5KA. إذا كنت ترغب في تحسين سعة القطع ، فيمكنك قطع تيار الدائرة القصيرة من خلال المحول الحالي ، والتتابع الحالي وإصدار التحويل.

تركز شركة Zhejiang Shilong Electric Technology Co. ، التي تم إنشاؤها لعدة سنوات ، على إنتاج قواطع دوائر الحالات المصبوبة DC. هنا ، يمكنك العثور على قواطع دائرة الحالة المصبوبة DC التي تحتاجها.
