في النظم الكهربائية الحديثة ، تعتبر السلامة والموثوقية أمرًا بالغ الأهمية. يعد اختيار جهاز حماية الدوائر المناسبة أمرًا ضروريًا لضمان الكفاءة التشغيلية وحماية البنية التحتية. من بين الخيارات الأكثر استخدامًا قاطع دائرة الحالة المقولبة (MCCB) و قاطع الدائرة المصغرة (MCB). على الرغم من أنها تخدم وظائف مماثلة - مما يؤدي إلى التدفق الحالي في الظروف غير الطبيعية - فإن اختلافاتها في القدرة والتطبيق والتصميم مهمة. لذا ، كيف تقرر أي شيء مناسب لمشروعك؟
تقدم هذه المقالة مقارنة متعمقة MCCBs و MCBs، فحص خصائصها ومعلمات الأداء وحالات الاستخدام الأمثل. سنقوم أيضًا بمعالجة الأسئلة بشكل متكرر ، ونقدم جدول مقارنة ، ومساعدتك على اتخاذ قرار مستنير لتطبيقك المحدد.

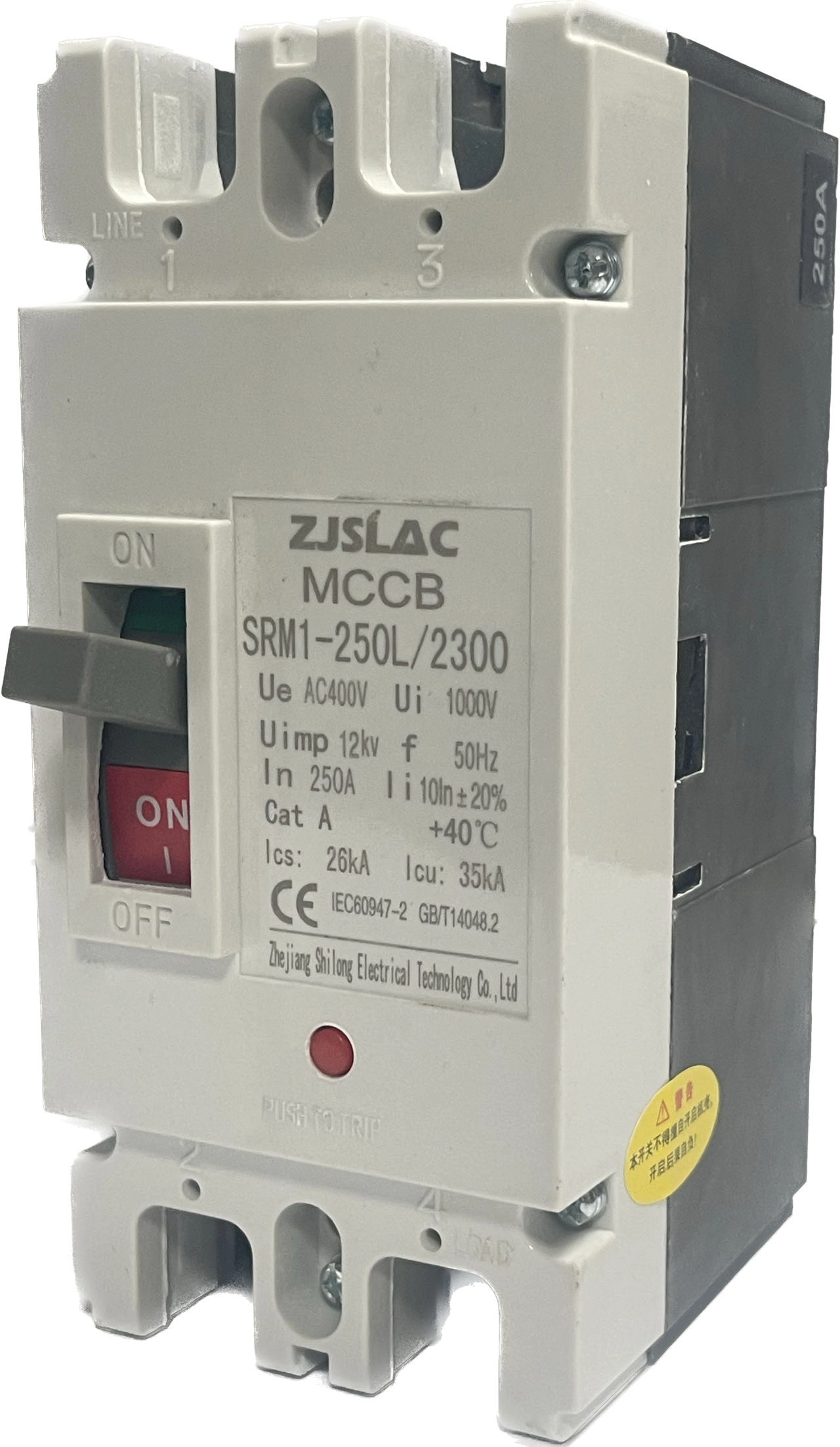

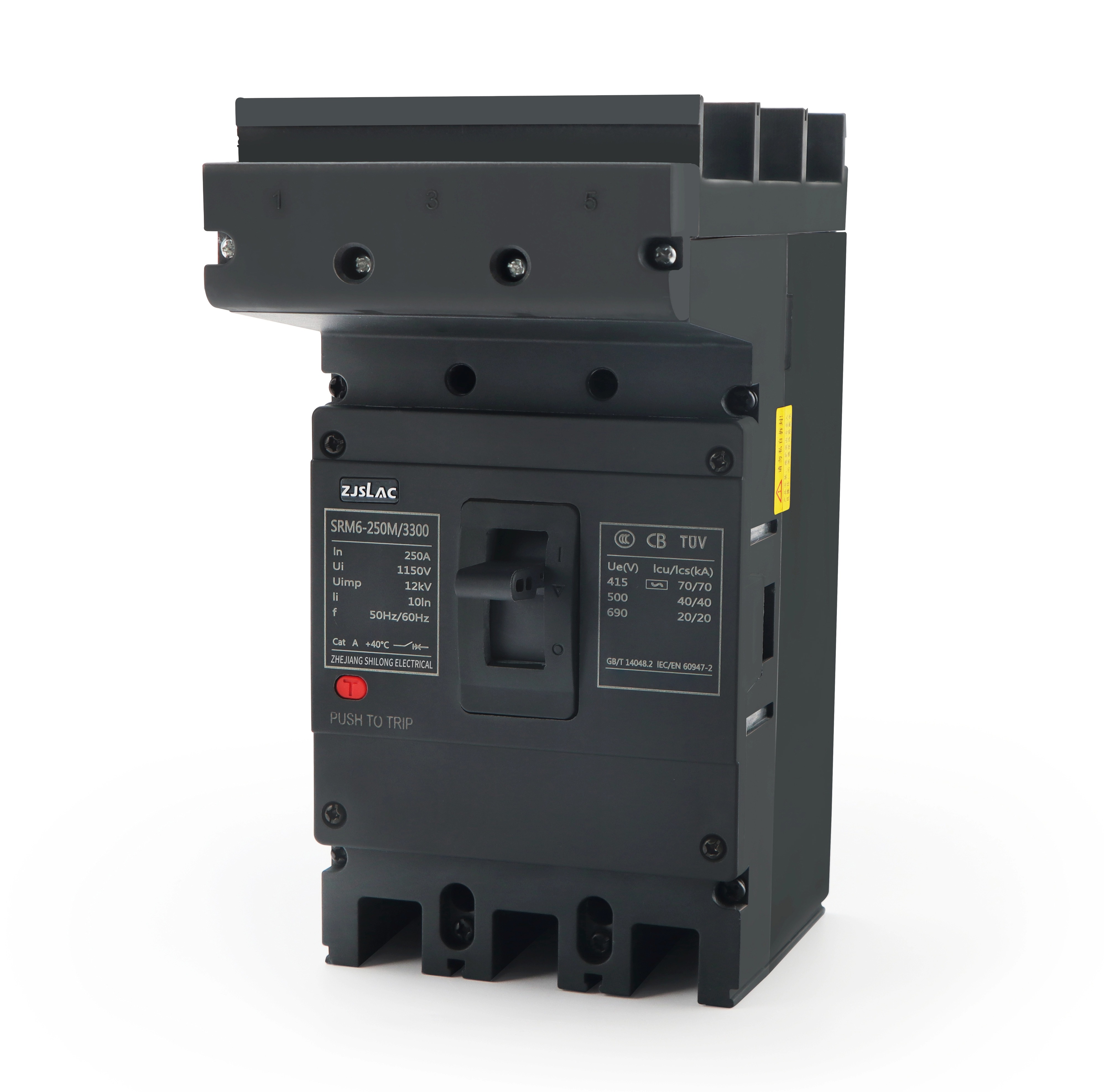

A قاطع دائرة الحالة المقولبة (MCCB) هو نوع من جهاز الحماية الكهربائية يمكنه التعامل مع تقييمات التيار العليا ومجموعة أوسع من الفولتية. عادةً ما تستخدم MCCBs في البيئات التجارية الصناعية أو على نطاق واسع ، وتوفر الحماية ضد الأحمال الزائدة ، والدوائر القصيرة ، وأحيانًا حتى الأعطال الأرضية. يشير المصطلح "الحالة المقولبة " إلى الغلاف البلاستيكي الصلب الذي يحيط بالمكونات الداخلية ، مما يضمن السلامة والمتانة في ظل ظروف قاسية.
التصنيفات الحالية: يتراوح من 100 A حتى 2500 أ أو أكثر.
إعدادات الرحلة القابلة للتعديل: يسمح بالتخصيص لتناسب متطلبات تحميل محددة.
وحدات رحلة مغناطيسية أو إلكترونية: يوفر المرونة والحماية المحسنة.
قدرة مقاطعة عالية: مناسبة للدوائر التي يمكن أن تكون فيها تيارات الصدع عالية.
بناء قوي: مصمم لتحمل الضغوط الميكانيكية والحرارية العالية.
عادة ما توجد MCCBs في لوحات توزيع الطاقة ، ولوحات التحكم الصناعية ، وأنظمة حماية المولدات. نظرًا لقابليتها الواسعة وقدرة كسر عالية ، فهي مثالية للبيئات الصعبة.
في المقابل ، أ قاطع الدائرة المصغرة (MCB) هو جهاز مدمج مصمم للتطبيقات منخفضة التداول ، مثل التركيبات التجارية السكنية والخفيفة. تحمي هذه القواطع الدوائر من الحمولة الزائدة والدوائر القصيرة ولكنها تعمل في نطاقات أقل بكثير من التيار والجهد مقارنةً MCCBs.
التصنيفات الحالية: عادة من 0.5 إلى 125 A.
إعدادات رحلة ثابتة: لا يوجد تعديل يدوي متاح.
تصميم مضغوط: يناسب بسهولة مع لوحات أسرية أو تجارية صغيرة.
انخفاض قدرة كسر: مناسبة للأنظمة ذات التيارات الصدع المحدودة.
فعالة من حيث التكلفة: أقل تكلفة من MCCBs لسيناريوهات التحميل المنخفض.
يتم تثبيت MCBs بشكل شائع في دوائر الإضاءة ونقاط التوصيل والأجهزة الكهربائية ذات التحميل المنخفض. إنها سهلة الاستخدام ، وخالية من الصيانة ، وتوفر استجابة سريعة أثناء الأعطال.
لتصور الاختلافات بوضوح بين MCCBs و MCBS ، إليك مقارنة مباشرة تستند إلى المعلمات الحرجة:
| ميزة | MCCB (قاطع دائرة العلبة المصبوب) | MCB (قاطع الدائرة المصغرة) |
|---|---|---|
| التصنيف الحالي | 100 أ - 2500 أ | 0.5 أ - 125 أ |
| إعدادات الرحلة | Adjustable | مُثَبَّت |
| القدرات المقاطعة | عالية (ما يصل إلى 100 كا) | منخفضة إلى معتدلة (ما يصل إلى 10 كا) |
| طلب | الصناعي ، التجاري | سكني ، تجاري صغير |
| مقاس | أكبر | مضغوط |
| يكلف | أعلى | أدنى |
| تقنية الرحلة | الحرارية المغناطيسية / الإلكترونية | الحرارية المغناطيسية |
| إعادة تعيين نوع | يدوي أو تلقائي | يدوي |
| نطاق الحماية | الحمل الزائد ، دائرة قصيرة ، خطأ الأرض (في بعض الحالات) | الحمل الزائد ودائرة قصيرة فقط |
يعد فهم هذه الفروق أمرًا ضروريًا لاختيار الكسارة المناسبة لتطبيقك. الآن دعنا نتعمق في سيناريوهات عملية لتحديد النوع الأفضل لتلبية احتياجاتك المحددة.
إذا كان مشروعك يتضمن توزيع الطاقة العالية, حماية المحرك، أو أنظمة الأتمتة الصناعية، و MCCB هو دائما تقريبا الخيار المتفوق. إن تنوعها وقابليتها للتكيف تجعلها لا غنى عنها للبيئات التي يمكن أن تختلف فيها ظروف التحميل وحيث تكون إعدادات الرحلة الدقيقة ضرورية لحماية المعدات القيمة.
المصانع وخطوط الإنتاج مع الآلات الشاقة.
المباني التجارية حيث تتقلب الأحمال عبر مناطق مختلفة.
أنظمة الطاقة المتجددة (على سبيل المثال ، المزارع الشمسية) مع التيارات العاصمة العالية.
مراكز البيانات مع احتياجات الطاقة المعقدة والمعدات الحساسة.
لوحات التوزيع الرئيسية في البنى التحتية الكبيرة.
MCCBs أيضا السماح الانتقائية والتنسيق، والتي تعتبر حاسمة في أنظمة الطاقة المتدرجة. في الشبكات الكهربائية على نطاق واسع ، من الضروري التأكد من فصل القسم الخاطئ فقط ، مما يترك بقية النظام التشغيل-ميزة MCCBs تتفوق في.
علاوة على ذلك ، يمكن تعديل MCCBs مع الملحقات مثل رحلات التحويل ، وإصدارات الجهد السفلي ، والاتصالات المساعدة لتعزيز الوظائف والتكامل مع أنظمة التشغيل الآلي.
بالنسبة لبيئات التحميل المنخفضة أبسط ، توفر MCBs توازنًا ممتازًا بين السلامة والراحة والقدرة على تحمل التكاليف. إنها الأنسب لإعدادات المكاتب المنزلية والصغيرة حيث تكون تيارات الصدع منخفضة نسبيًا وتشكل قيود الفضاء مصدر قلق.
المباني السكنية - حماية الدوائر للأضواء والمراوح والمآخذ.
منافذ البيع بالتجزئة - تشغيل سجلات النقد والأضواء والأجهزة الصغيرة.
إعدادات المكتب الصغيرة - حماية محطات العمل ، ACS ، وأنظمة الإضاءة.
المؤسسات التعليمية -الفصول الدراسية والمختبرات ومناطق الاستخدام العام.
الدوائر الفرعية - العمل كحماية فردية تحت الكسارة الرئيسية.
واحدة من أقوى مزايا MCBS هي القدرة على التوصيل والتشغيل. إن حجمها المدمج وتوافق التثبيت في التثبيت في التثبيت يجعل التثبيت سريعًا وسهلاً. أيضا ، فهي تتطلب الحد الأدنى من الصيانة ويمكن استبدالها بسهولة.
تقدم MCBS أيضًا فصلًا سريعًا أثناء الأعطال ، مما يقلل من فرص الأضرار التي لحقت بأجهزة المصب. ومع ذلك ، فهي لا توفر التخصيص أو ميزات وقائية أوسع لـ MCCBS ، مما يجعلها غير مناسبة للتطبيقات عالية الطاقة.
لا ينبغي أن يعتمد الاختيار بين MCCB و MCB فقط على التكلفة أو الألفة. هناك عوامل محددة يجب عليك تقييمها:
إذا كان الإعداد الكهربائي الخاص بك يتضمن محركات كبيرة أو عناصر التدفئة أو المعدات الشاقة ، فإن MCCBs هي الاختيار المنطقي. للإضاءة القياسية والأجهزة الإلكترونية ، MCBs كافية.
MCCBs أكثر حمصًا وقد تتطلب مساحة أكبر في لوحة التحكم الخاصة بك. على النقيض من ذلك ، فإن MCBs مضغوطة ومناسبة للتطبيقات المقيدة للفضاء.
ارتفاع مستويات التيار الحالي تتطلب قدرة مقاطعة عالية. إذا كان من المحتمل أن يختبر نظامك مثل هذه الأحداث ، فإن MCCBs توفر ضمانًا أفضل للسلامة.
بالنسبة للأنظمة التي ستنمو أو تتطور مع مرور الوقت ، MCCBs توفر مرونة أكبر من خلال الإعدادات القابلة للتعديل وتوافق الملحقات.
عادة ما تكون MCBS أقل تكلفة وبالتالي أكثر ملاءمة للمشاريع الحساسة للميزانية. ومع ذلك ، فإن التسوية على السلامة من أجل التكلفة لا ينصح أبدًا ، خاصة في البيئات الصناعية.
ذلك يعتمد على حجم اللوحة ومتطلبات التحميل. تتطلب MCCBs مساحة أكبر والتعامل مع التيارات العليا. تأكد من أن اللوحة والأسلاك الخاصة بك متوافقة قبل الاستبدال.
ليس بالضرورة. كلاهما يستخدم آليات الرحلة المغناطيسية الحرارية ، لكن MCCBs توفر إعدادات قابلة للتعديل ، مما يتيح ضبط حماية أكثر دقة.
كلاهما آمن ضمن نطاق التطبيق المقصود. MCCBs أكثر أمانًا في البيئات عالية التحميل بسبب ارتفاع القدرة المقاطعة والتحمل الحراري.
يتمتع MCCBs بعمر طويل ، وغالبًا ما يصل إلى 20 عامًا مع صيانة منتظمة. تم تصميم مكوناتهم للمتانة تحت تشغيل متكرر.
فقط في الدوائر الفرعية أو الأحمال المساعدة الصغيرة. بالنسبة للحماية الأولية في الإعدادات الصناعية ، فإن MCCBs أكثر ملاءمة.
كلاهما MCCBS و MCBS هي مكونات حيوية في أنظمة التوزيع الكهربائي ، ولكل منها مزايا مميزة. يجب أن يكون اختيارك مدفوعًا الحمل الطلب, متطلبات السلامة, قيود الفضاء، و قابلية التوسع في المستقبل.
اختر MCCB إذا كان مشروعك يتضمن التيارات العالية, الإعدادات الصناعية، أو احتياجات الحماية القابلة للتخصيص.
اختر MCB ل دوائر تجارية سكنية أو منخفضة التحميل، حيث البساطة والتكلفة والحجم المدمج هي أولويات.
سيساعدك فهم الاختلافات وتقييم متطلباتك الفريدة على اتخاذ القرار الصحيح ، وضمان الأداء الأمثل والسلامة طويلة الأجل لمشروعك.
